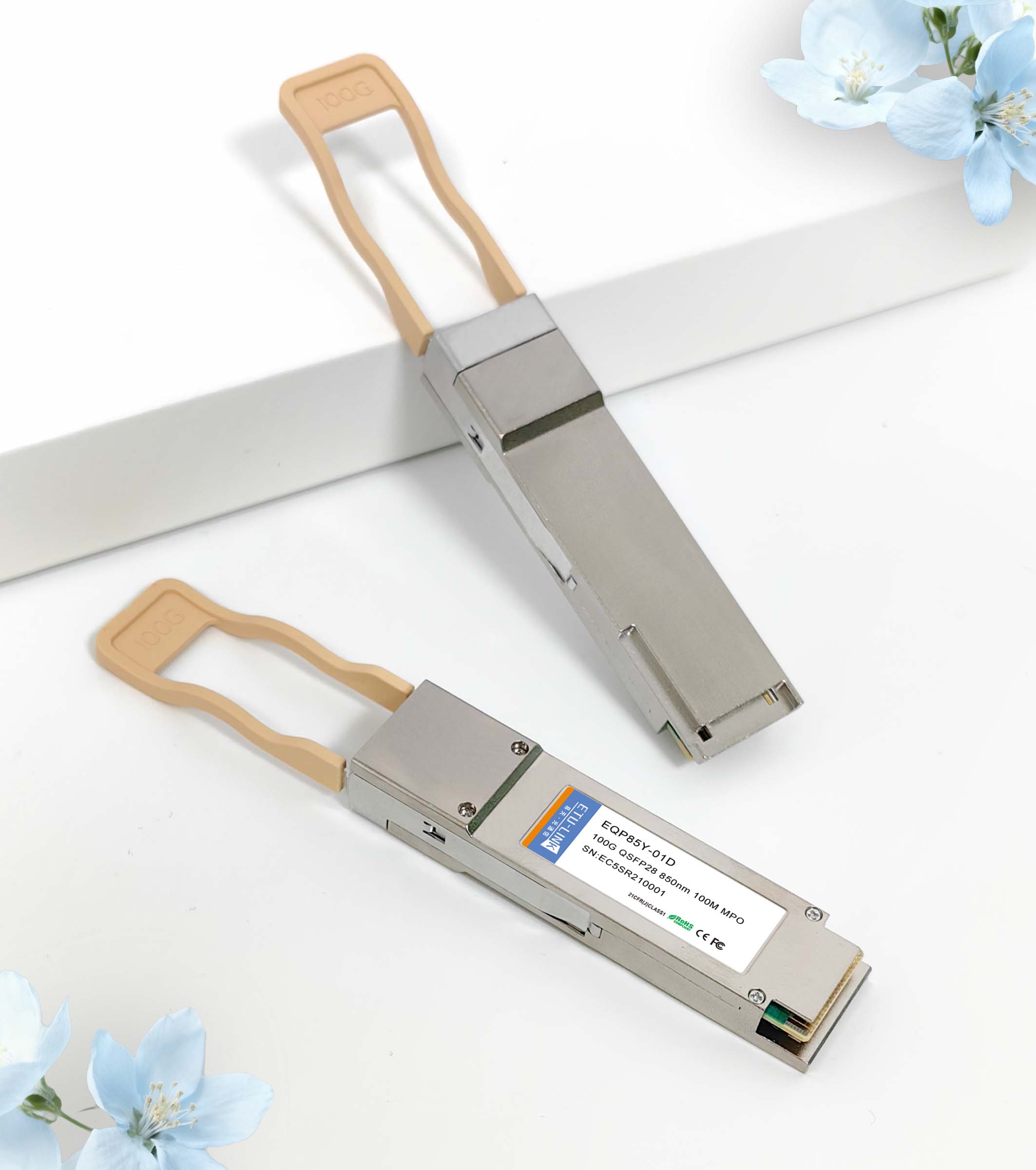

100Gbps QSFP28 SR4
100Gbps QSFP28 SR4 con transceptor DDM
  • Item NO.:EQ28510X-3MCD01
  • Tarifa de datos:100G
  • Longitud de onda:850nm
  • Distancia:100M
  • Conector:MPO
  • Primero:多模
  • DDM:YES
  • Origen del producto:China
  • Puerto de envío:Shenzhen
  • Plazo de ejecución:Please contact sales for confirmation
Descarga de datos
Si desea saber más acerca de obtener información, por favor haga clic aquí Adobe Reader
para descargar la hoja de datos
Detalles del producto

EQSP10 A-3LCD01

100Gbps QSFP28 SR4 con transceptor DDM


Caracteristicas

ØHasta 27.952 Gbps Velocidad de datos por canal

ØLongitud máxima del enlace de 100m enlaces en la fibra multimodo OM3

ØAlta fiabilidad 850nm tecnología VCSEL

ØEléctricamente conectable en caliente

ØDiagnóstico digital compatible con SFF-8436

ØCumple con QSFP28 MSA

ØIntervalo de temperatura de funcionamiento de la caja: 0 ° C a 70 ° C

ØDisipación de energía u0026 lt; 2,5 W

Aplicaciones

ØCentro de datos

ØInfiniband QDR

ØCanal de fibra

Estándar

ØCumple con IEEE 802.3 bm

ØCumple con SFF-8436

ØRoHS.

Descripción

ETU-LINK EQSP10A-3LCD01Están diseñados para su uso en enlaces de 100 Gigabit por segundo sobre fibra multimodo. Son compatibles con el QSFP28 MSA y el IEEE 802.3bm

La porción de transmisor óptico del transceptor incorpora un VCSEL de 4 canales (Cavidad Vertical Surface Emitting Laser), un buffer de entrada de 4 canales y controlador láser, monitores de diagnóstico, bloques de control y de sesgo. Para el control del módulo, la interfaz de control incorpora una interfaz de dos hilos serie de reloj y señales de datos. Los monitores de diagnóstico para el sesgo VCSEL, la temperatura del módulo,tPotencia óptica ransmitida,La potencia óptica recibida y la tensión de alimentación se implementan y los resultados están disponibles a través de la interfaz TWS. Se establecen umbrales de alarma y advertencia para los atributos supervisados. Los indicadores se establecen y las interrupciones se generan cuando los atributos están fuera de los umbrales. También se configuran indicadores y se generan interrupciones para la pérdida de la señal de entrada (LOS) y las condiciones de fallo del transmisor. Todas las banderas se enganchan y permanecerán fijadas incluso si la condición que inicia el pestillo se borra y la operación se reanuda. Todas las interrupciones pueden ser enmascaradas y los indicadores se resetean leyendo el registro de señalización apropiado. La salida óptica silenciará la pérdida de señal de entrada a menos que el silenciador esté desactivado. La detección de fallos o la desactivación del canal a través de la interfaz TWS deshabilitará el canal. El estado, la alarma / advertencia y la información de falla están disponibles a través de la interfaz TWS.

La parte receptora óptica del transceptor incorpora una matriz de fotodiodos PIN de 4 canales, una matriz TIA de 4 canales, un búfer de salida de 4 canales, monitores de diagnóstico y bloques de control y sesgo. Se implementan monitores de diagnóstico para la potencia de entrada óptica y los resultados están disponibles a través de la interfaz TWS. Se establecen umbrales de alarma y advertencia para los atributos supervisados. Los indicadores se establecen y las interrupciones se generan cuando los atributos están fuera de los umbrales. También se establecen indicadores y se generan interrupciones para la pérdida de señal de entrada óptica (LOS). Todas las banderas se bloquean y permanecerán fijadas incluso si la condición que inicia el indicador se borra y se reanuda la operación. Todas las interrupciones pueden ser enmascaradas y los indicadores se restablecen al leer el registro de señalización apropiado. La salida eléctrica silenciará la pérdida de señal de entrada (a menos que el silenciador esté desactivado) y la desactivación del canal a través de la interfaz TWS. La información de estado y alarma / advertencia está disponible a través de la interfaz TWS.
