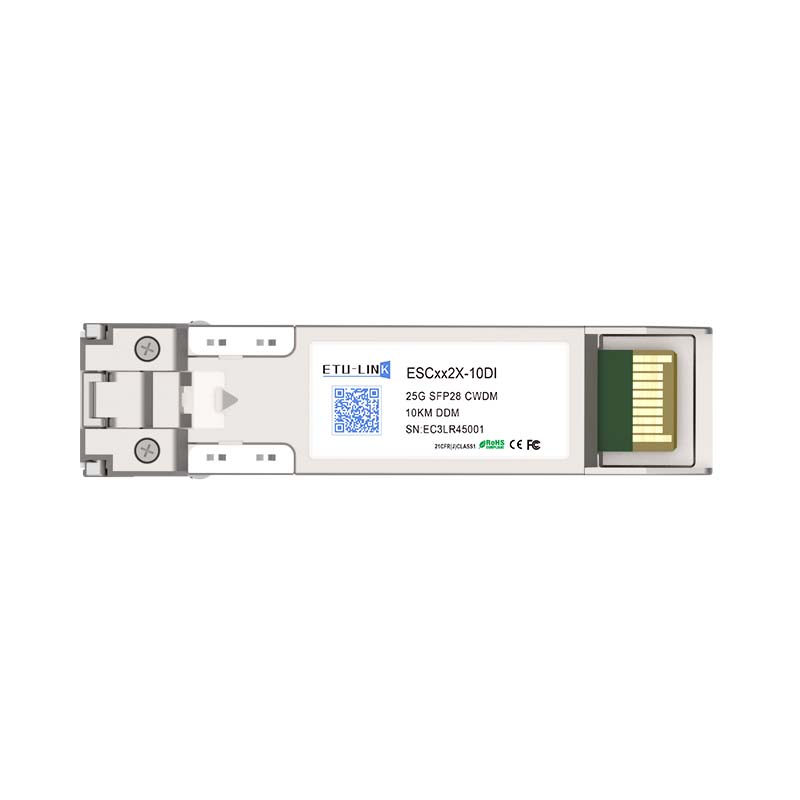

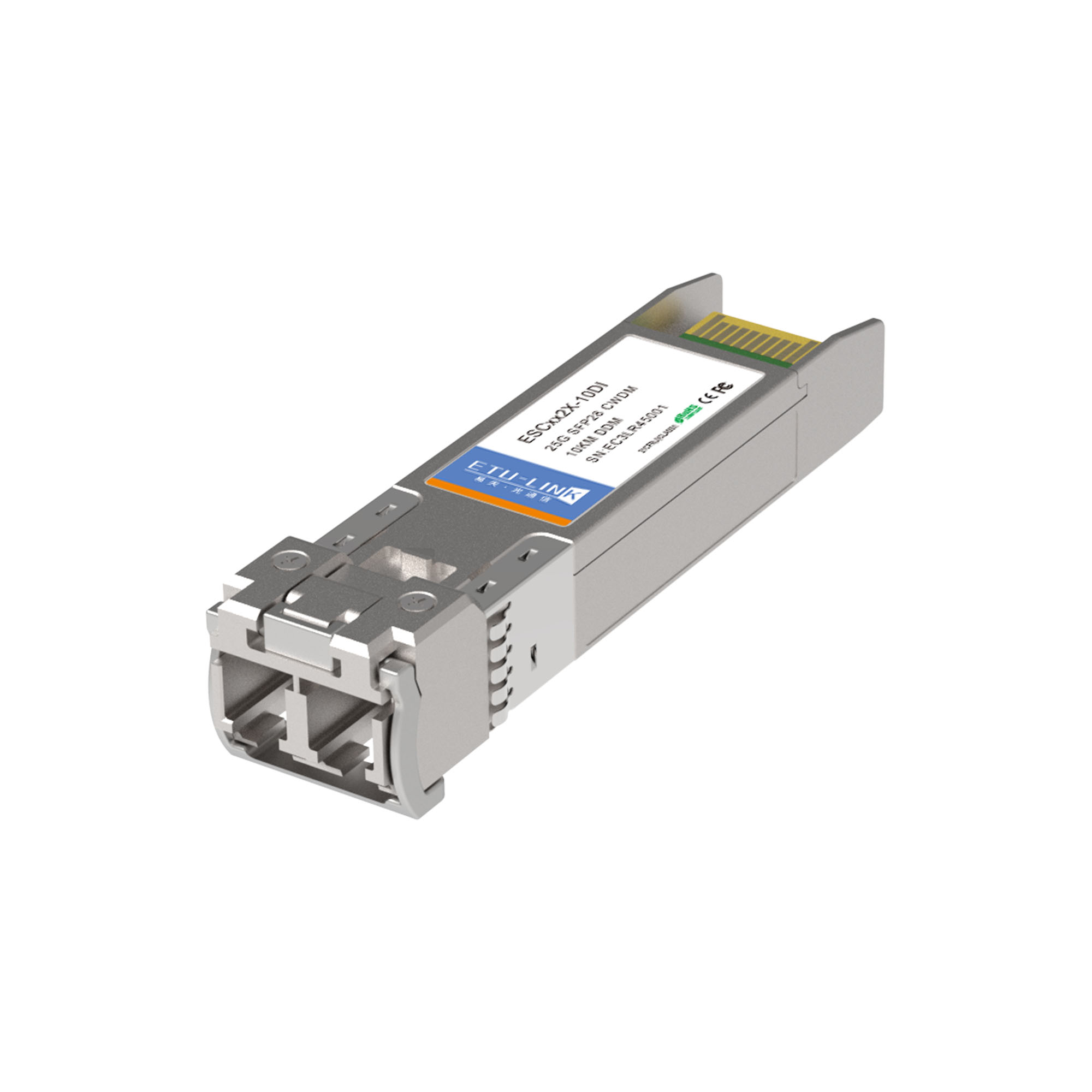

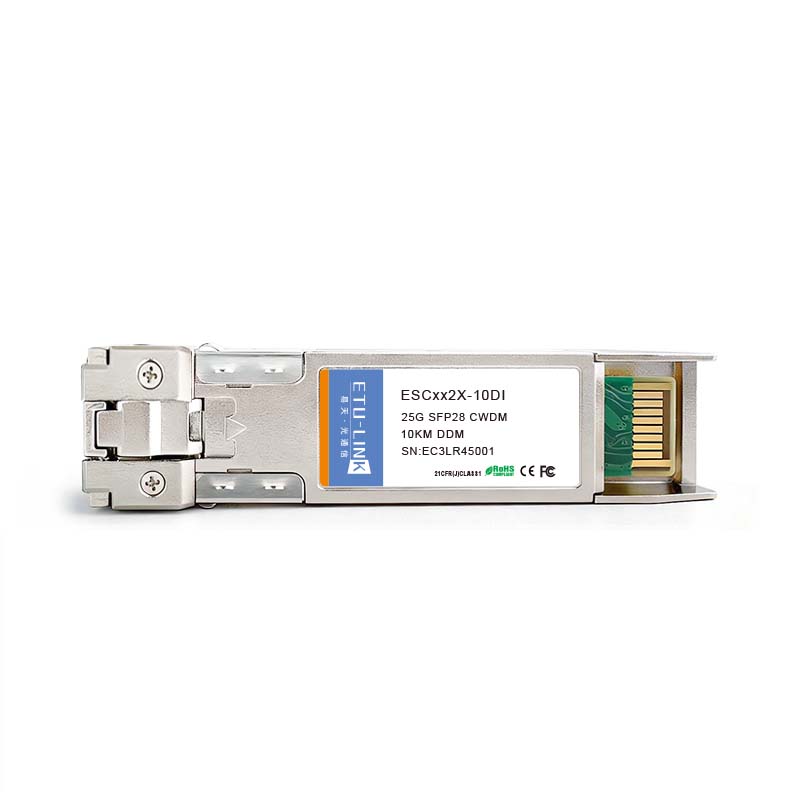

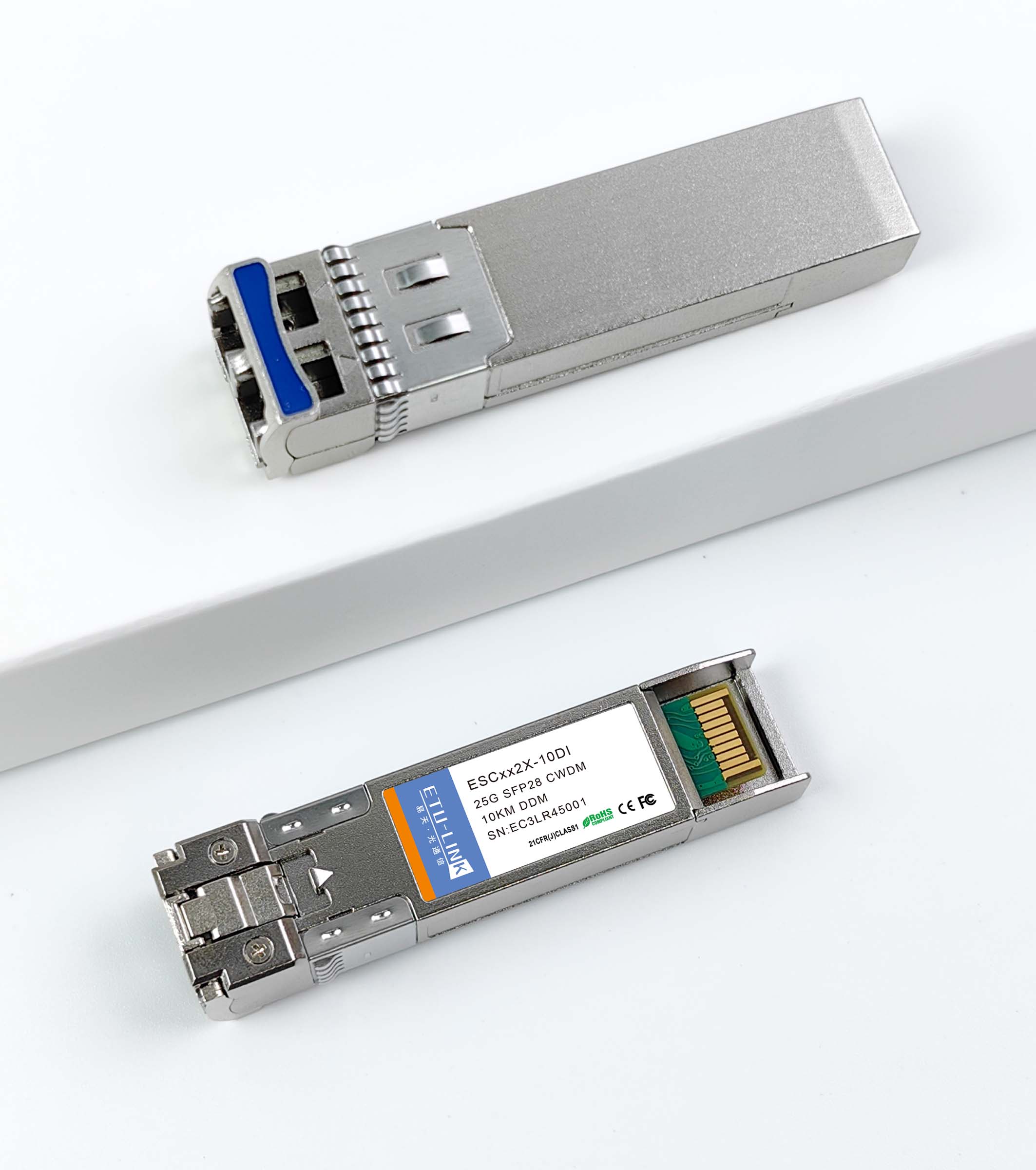

25g SFP28 CWDM 10km Lc óptico transceptor

ES2CXX2X-3LCD40 25Gbps SFP28 Transceptor, Modo Single, CWDM 40km alcanzar características Ø hasta 25.78GB / S Enlaces de datos Ø CWDM DFB láser y APD receptor Ø hasta 40km en 9 / 125um Smf Ø Hot-pluggable SFP huella Ø Capacidades de diagnóstico digital Ø Clase 1 Certificado por seguridad láser Ø rentable SFP28 Solución, habilita las densidades de puerto más altas y un mayor ancho de banda. Ø Rohs Cumple y libre de plomo. Ø Soltero + 3.3V fuente de alimentación Ø 2-Wire Interfaz para las especificaciones de administración compatibles con SFFF-8472 digitalInterfaz de monitoreo de diagnóstico para óptico Transceptores Ø VIVIENDA ALL-METAL PARA SUPERIOR EMI actuación Ø Temperatura de funcionamiento del caso Comercial: 0 ~ + 70 ° C Extendido: -10 ~ + 80 ° C aplicaciones Ø Redes de área de almacenamiento de alta velocidad Ø Cluster de computadora Cross-Connect Ø Tubos de datos de alta velocidad personalizados Ø Conexión entre bastidor Descripción del Producto ETU 25GB / S SFP28 transceptor consta de cinco secciones: el ld Conductor, el amplificador limitante,El monitor de diagnóstico digital, el CWDM DFB láser y el APD Foto-detector .El Enlace de datos del módulo hasta 40km en 9 / 125um Modo único Fibra. La conexión óptica del módulo es DUPLEX LC y deberá Ser compatible con SFP + 28Gbps y compatible con retroceso con legado 10g SFP + enchufable. The SFP28 CWDM El módulo LR es un dispositivo direccional dual con un transmisor y un receptor más una interfaz de control de control (2-Cable Interfaz) en el mismo paquete físico 2-Wire La interfaz se utiliza para ID de serie, diagnóstico digital y control de módulos Función. El transmisor se convierte 25GBIT / S serial PIP o CML Datos eléctricos en datos ópticos en serie compatibles con el 25GBASE-LR Estándar. Un colector abierto compatible con transmisión de transmisión (TX_DIS) es proporcionado. lógica "1" O ninguna conexión en este PIN se deshabilitará del láser de la transmisión. lógica "0" En este PIN proporciona la operación normal. El transmisor tiene un bucle de control de potencia automático interno (APC) Para garantizar la salida de potencia óptica constante a través de la tensión de suministro y la temperatura variaciones. Una falla de transmisión compatible con un colector abierto (TX_FAALT) es proporcionado. Tx_fault es el módulo de salida de contacto que cuando Alto, indica que el transmisor del módulo ha detectado una condición de falla relacionada con la operación del láser o la seguridad. El tx_fault El contacto de salida es un desagüe abierto / coleccionista y deberá ser arrastrado hasta el VCC_HOST en el host con una resistencia en el rango 4.7-10 KΩ. Tx_disable es una entrada de módulo contacto. Cuando Tx_disable se afirma alta o izquierda abierta, el SFP28 Salida del transmisor del módulo deberá ser girado Este Contacto deberá ser tirado hasta VCCT con a 4.7 kΩ a 10 kΩ resistorEl receptor se convierte 25GBIT / S datos ópticos en serie en serie PECL / CML Eléctrico Datos. Se proporciona una pérdida compatible con un colector abierto de la señal. Rx_los cuando Alto indica un nivel de señal óptica a continuación que se especifica en el estándar relevante El rx_los contacto es un abrir drenaje / coleccionista Salida y deberá ser tirado hasta VCC_HOST en el host con una resistencia en el rango 4.7-10 KΩ, o con una terminación activa. El filtrado de suministro de energía se recomienda tanto para el transmisor como para el receptor. El rx_los La señal se pretende como una indicación preliminar para el sistema en el que el SFP28 Se instala que la intensidad de la señal recibida está debajo de la gama especificada. Tal indicación normalmente apunta a no instalado Cables, cables rotos, o un transmisor desactivado, fallando o desactivado en el extremo lejano del cable control de calidad lista compatible módulo de cisco Huawei módulo ZTE módulo módulo de enebro TP-Link módulo Aliado Telesis módulo GLC-T (10 / 100 / 1000) SFP-FE-SX-MM1310-A ​​ SFP-FX / OC3-M2K ES8512-3lcd05 Tl-sm311lm AT-SPTX GLC-LH-SMD SFP-FE-LH40-SM1310 SFP-GE-S10K ES3112-3lcd10 TL-SM321A AT-SPSX GLC-SX-MMD ESFP-GE-SX-MM850 SFP-GE-S40K ESP8592-3LCD03 Tl-sm321b AT-SPEX GLC-EX-SMD1 SFP-GE-LH40-SM1310 SFP-GE-S80K ESP3192-3lcd10 TXM431-LR AT-SPLX40 GLC-ZX-SMD SFP-GE-LH40-SM1550 SFP-GE-S120K TXM431-SR AT-SPZX80 GLC-BX-D SFP-FE-LH80-SM1550 Xfp-10g-s40k AT-SPFX / 2 GLC-BX-U Xfp-sx-mm850 Xfp-10g-s10k AT-SPFXBD-LC-13 CWDM SFP Xfp-lx-sm1310 XFP-10GE-M AT-SPFXBD-LC-15 DWDM SFP XFP-LH40-SM1550-F1 AT-SP10SR *** AT-SP10LR *** AT-SP10LR20 / i AT-SP10ER40 / I *** AT-SP10ZR80 / I ***

IP67 MPO-MPO cable de parcheo óptico

ST / PC-ST / PC dúplex OM1 62,5 / 125 Multimodo cable de conexión de fibra

Este es un módulo de fibra única sm, el Data-rate de 2.5Gbps operación y la longitud de onda es Tx1490 / Rx1550nm, la distancia máxima de transmisión es de hasta 80KM.

Admite velocidades de bits de hasta 6,25 Gbps Huella SFP+ conectable en caliente Láser VCSEL de 850 nm y fotodiodo PIN, Hasta 500 m para transmisión OM4-MMF Hasta 300 m para transmisión OM3-MMF Compatible con SFP+ MSA y SFF-8472 con receptáculo LC dúplex Compatible con RoHS Fuente de alimentación única de +3,3 V Monitoreo de diagnóstico digital en tiempo real Rango de temperatura: Comercial: 0°C ~70°C Industrial: -40 °C ~85 °C

ESB3503-3SCD40 155M bps SFP Bidireccional Transceptor, 40KM alcance Tx1310nm / Rx1550nm Carolina del Sur Características Ø hasta 155Mbps velocidad de datos Ø 1310 nm FP láser y 1550nm pin fotodetector para 40KM transmisión Ø compatible con SFP MSA y SFF-8472 con receptáculo simplex sc Ø monitoreo de diagnóstico digital Ø calibración interna o calibración externa Ø compatible con RoHS Ø + 3,3 V fuente de alimentación única Ø rango de temperatura de la caja de 0 ° C hasta + 70 ° C (Comercial) -40 ° C hasta + 85 ° C (Industrial) aplicaciones Ø SDH STM-1, S-1.1, L-1.1, L-1.2 Ø SONET OC-3 IR1, LR1, LR2 Ø otros enlaces ópticos descripción El SFP-BIDI transceptores son módulos de alto rendimiento y rentables que admiten de 155 Mbps y 40KM distancia de transmisión con SMF. El transceptor consta de tres secciones: a FP transmisor láser, un pin fotodiodo integrado con una trans-impedancia preamplificador (TIA) y MCU unidad de control. todos los módulos satisfacen los requisitos de seguridad láser de clase i.Los transceptores son compatibles con SFP Fuente múltiple acuerdo (MSA) y SFF-8472. Para más información, consulte SFP MSA. control de calidad lista compatible cisco módulo HUAWEI módulo ZTE módulo enebro módulo TP-LINK módulo aliados Telesis módulo GLC-T (10 / 100 / 1000) SFP-FE-SX-MM1310-A ​​ SFP-FX / OC3-M2K ES8512-3LCD05 TL-SM311LM AT-SPTX GLC-LH-SMD SFP-FE-LH40-SM1310 SFP-GE-S10K ES3112-3LCD10 TL-SM321A AT-SPSX GLC-SX-MMD ESFP-GE-SX-MM850 SFP-GE-S40K ESP8592-3LCD03 TL-SM321B AT-SPEX GLC-EX-SMD1 SFP-GE-LH40-SM1310 SFP-GE-S80K ESP3192-3LCD10 TXM431-LR AT-SPLX40 GLC-ZX-SMD SFP-GE-LH40-SM1550 SFP-GE-S120K TXM431-SR AT-SPZX80 GLC-BX-D SFP-FE-LH80-SM1550 XFP-10G-S40K AT-SPFX / 2 GLC-BX-U XFP-SX-MM850 XFP-10G-S10K AT-SPFXBD-LC-13 CWDM SFP XFP-LX-SM1310 XFP-10GE-M AT-SPFXBD-LC-15 DWDM SFP XFP-LH40-SM1550-F1 AT-SP10SR *** AT-SP10LR *** AT-SP10LR20 / I AT-SP10ER40 / I *** AT-SP10ZR80 / I ***
