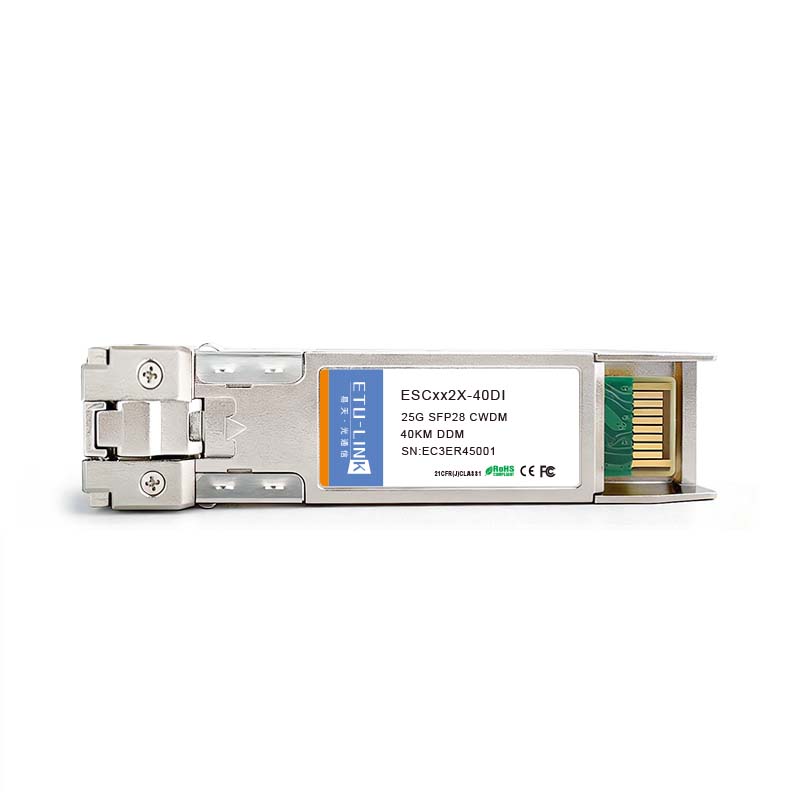

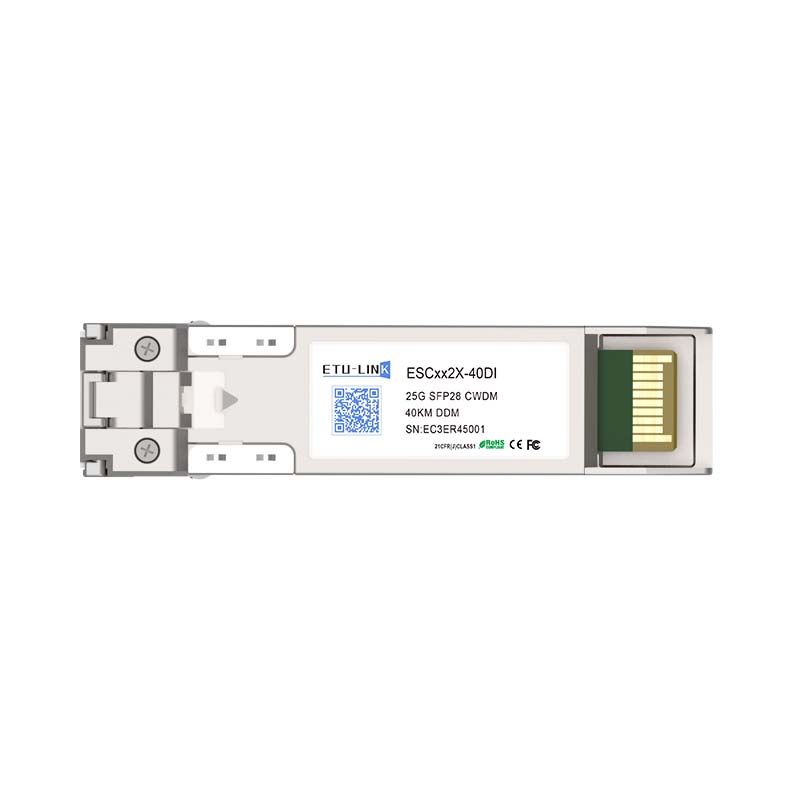

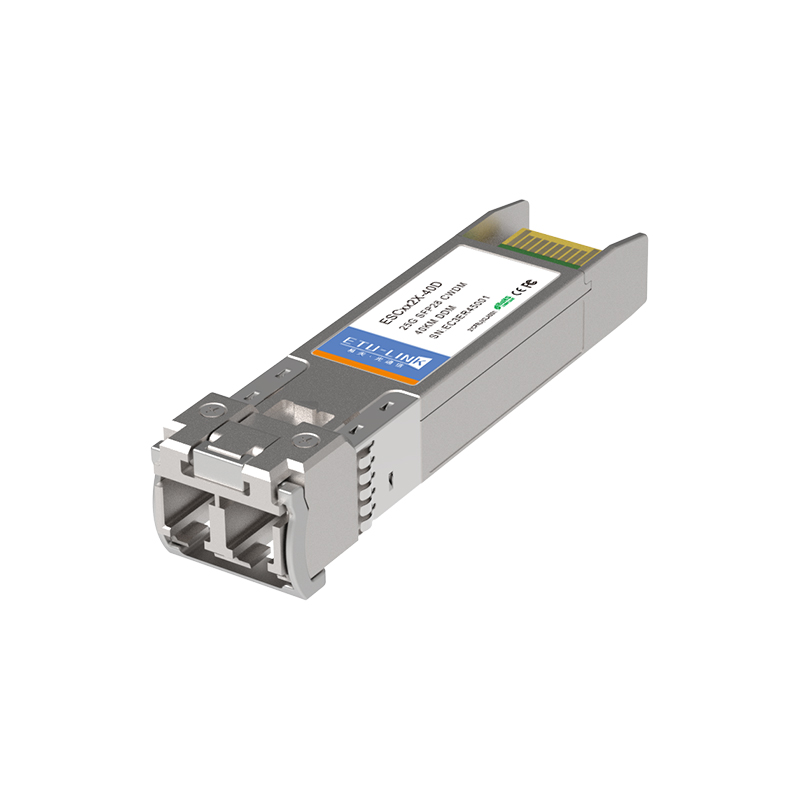

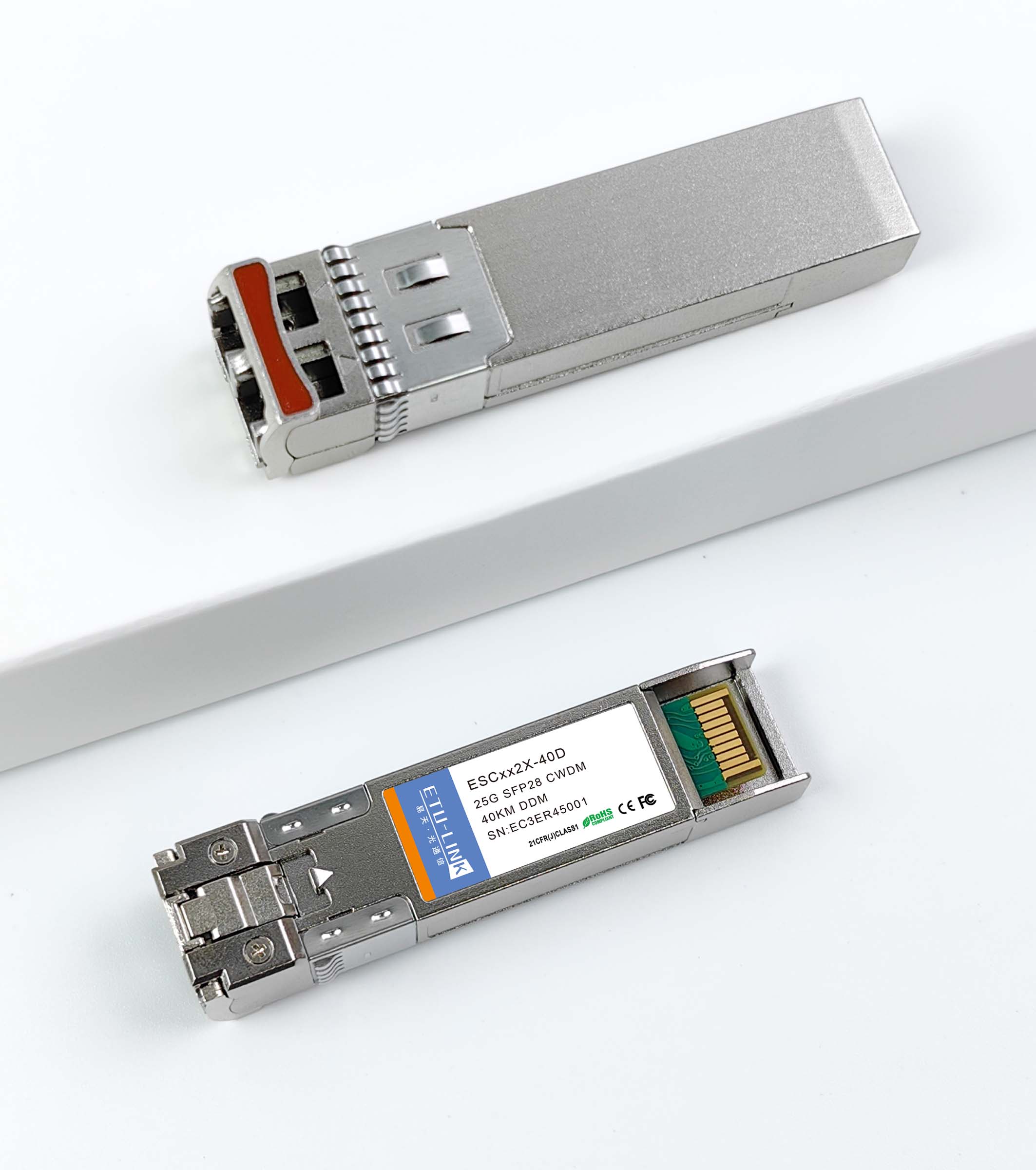

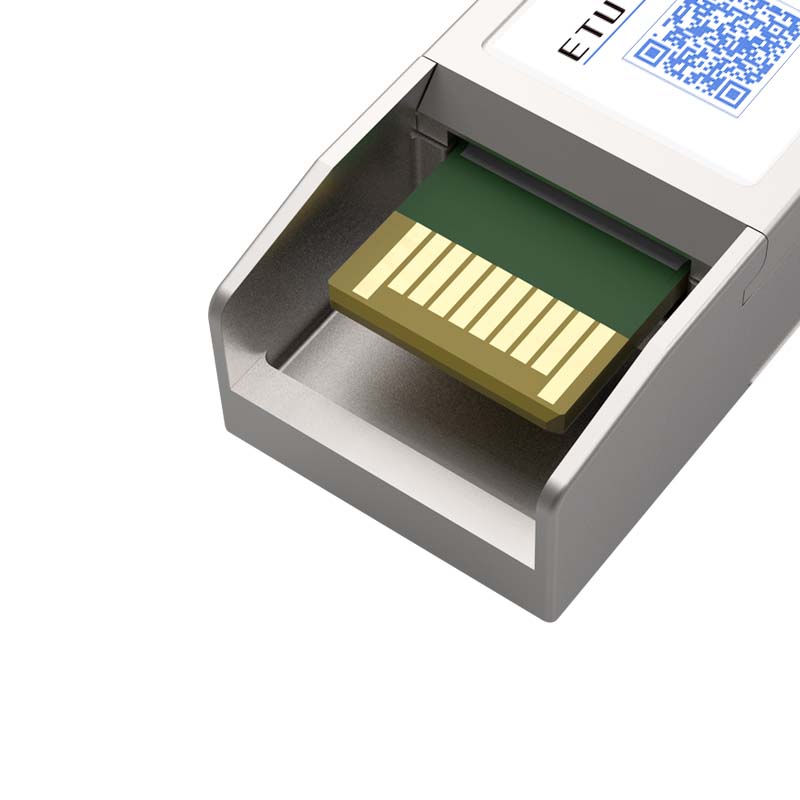

25g SFP28 CWDM 40km Lc óptico transceptor

ETU 25GB / S SFP28 transceptor consta de cinco secciones: el ld Conductor, el amplificador limitante,El monitor de diagnóstico digital, el CWDM DFB láser y el APD Foto-detector .El Enlace de datos del módulo hasta 40km en 9 / 125um Modo único Fibra.

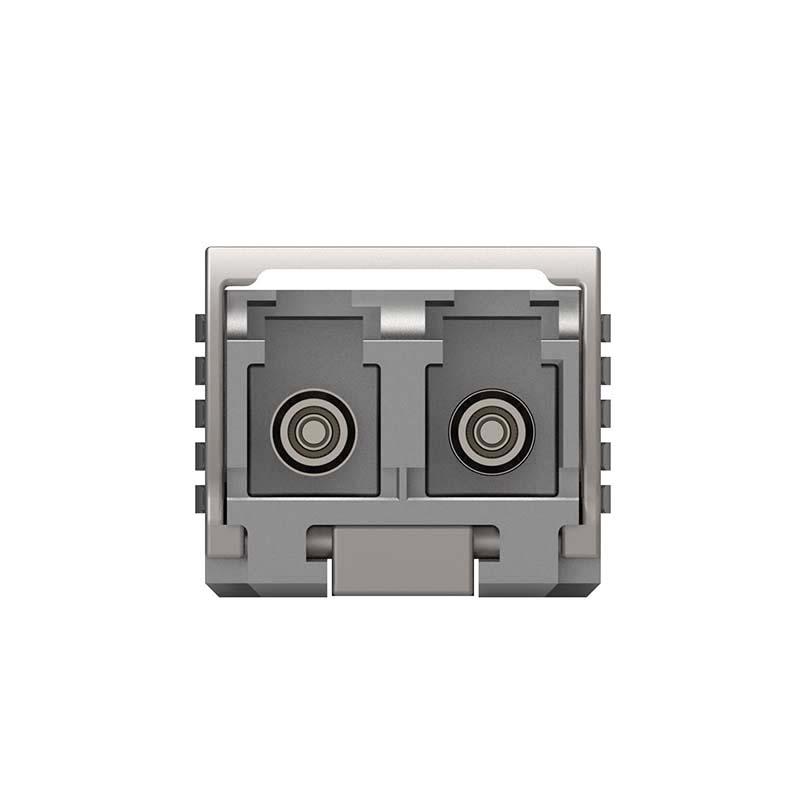

La conexión óptica del módulo es DUPLEX LC y deberá Ser compatible con SFP + 28Gbps y compatible con retroceso con legado 10g SFP + enchufable. The SFP28 CWDM El módulo LR es un dispositivo direccional dual con un transmisor y un receptor más una interfaz de control de control (2-Cable Interfaz) en el mismo paquete físico 2-Wire La interfaz se utiliza para ID de serie, diagnóstico digital y control de módulos Función.

El transmisor se convierte 25GBIT / S serial PIP o CML Datos eléctricos en datos ópticos en serie compatibles con el 25GBASE-LR Estándar. Un colector abierto compatible con transmisión de transmisión (TX_DIS) es proporcionado. lógica "1" O ninguna conexión en este PIN se deshabilitará del láser de la transmisión. lógica "0" En este PIN proporciona la operación normal. El transmisor tiene un bucle de control de potencia automático interno (APC) Para garantizar la salida de potencia óptica constante a través de la tensión de suministro y la temperatura variaciones. Una falla de transmisión compatible con un colector abierto (TX_FAALT) es proporcionado. Tx_fault es el módulo de salida de contacto que cuando Alto, indica que el transmisor del módulo ha detectado una condición de falla relacionada con la operación del láser o la seguridad. El tx_fault El contacto de salida es un desagüe abierto / coleccionista y deberá ser arrastrado hasta el VCC_HOST en el host con una resistencia en el rango 4.7-10 KΩ. Tx_disable es una entrada de módulo contacto. Cuando Tx_disable se afirma alta o izquierda abierta, el SFP28 Salida del transmisor del módulo deberá ser girado Este Contacto deberá ser tirado hasta VCCT con a 4.7 kΩ a 10 kΩ resistor

El receptor se convierte 25GBIT / S datos ópticos en serie en serie PECL / CML Eléctrico Datos. Se proporciona una pérdida compatible con un colector abierto de la señal. Rx_los cuando Alto indica un nivel de señal óptica a continuación que se especifica en el estándar relevante El rx_los contacto es un abrir drenaje / coleccionista Salida y deberá ser tirado hasta VCC_HOST en el host con una resistencia en el rango 4.7-10 KΩ, o con una terminación activa. El filtrado de suministro de energía se recomienda tanto para el transmisor como para el receptor. El rx_los La señal se pretende como una indicación preliminar para el sistema en el que el SFP28 Se instala que la intensidad de la señal recibida está debajo de la gama especificada. Tal indicación normalmente apunta a no instalado Cables, cables rotos, o un transmisor desactivado, fallando o desactivado en el extremo lejano del cable
