En las comunicaciones de fibra óptica de alta velocidad, los centros de datos y los sistemas de transmisión de larga distancia, la integridad de la señal es fundamental. La recuperación de reloj y datos (CDR) es una función esencial que garantiza una transmisión estable y sin errores para los módulos ópticos. Hoy, ETU-LINK les presentará qué es exactamente la recuperación de datos de reloj CDR: Principio de funcionamiento, funciones clave, estándares de la industria y aplicaciones típicas.

1. ¿Qué es CDR (Recuperación de Reloj y Datos) en los módulos ópticos?

La función de recuperación de datos del reloj CDR desempeña un papel vital en el proceso de transmisión de señal del módulo óptico.

El nombre completo de CDR es recuperación de reloj y datos, lo que se puede entender simplemente como: después de que la señal óptica se convierte en una señal eléctrica, el receptor realiza la conformación del dominio eléctrico y la recuperación del reloj. El CDR tiene dos funciones principales: la primera es proporcionar la señal de reloj a cada circuito del receptor; la segunda es evaluar la señal recibida, lo que facilita la recuperación de la señal de datos y su posterior procesamiento.

CDR cumple con los estándares industriales IEEE 802.3ae y SFF-8431 para transceptores ópticos de alta velocidad, que definen el rendimiento de fluctuación (jitter) y los requisitos de tiempo de bloqueo.

2. ¿Por qué los módulos ópticos necesitan la función CDR?

Cuando la señal óptica se transmite a cierta distancia, generalmente se trata de una transmisión de larga distancia, y su forma de onda presenta cierto grado de distorsión. Las señales recibidas por el receptor son pulsos de distinta duración. En este caso, el receptor no puede obtener los datos necesarios. Por lo tanto, se requiere la regeneración de la señal. Las funciones de regeneración de la señal incluyen la reamplificación, la remodelación y la resincronización. La resincronización se refiere a la recuperación de datos de reloj CDR. Según datos de la industria de la transmisión óptica, el CDR reduce la tasa de error de bits (BER) a menos de 10⁻¹² y compensa eficazmente la distorsión de la forma de onda causada por la pérdida de fibra, la dispersión y la interferencia de ruido.

3. ¿Cuál es la función principal del CDR en los módulos ópticos?

En una palabra, la función más importante de la función de recuperación de datos del reloj CDR es módulo óptico es hacer que la señal del receptor sea consistente con la del transmisor. Generalmente se utilizan módulos ópticos CDR, la mayoría de los cuales son módulos ópticos de transmisión de alta velocidad y larga distancia. Por ejemplo, 10G SFP+ ER / 10G SFP+ ZR Generalmente se utilizan módulos ópticos. Los módulos ópticos que emplean chips CDR tienen una velocidad de transmisión fija y no pueden utilizarse para la reducción de frecuencia. El CDR realiza la resincronización, la remodelación y la reamplificación (regeneración 3R), procesos esenciales para módulos ópticos de larga distancia de 10G, 25G, 100G y 400G.

4. ¿Cuáles son las aplicaciones típicas de los módulos ópticos CDR?

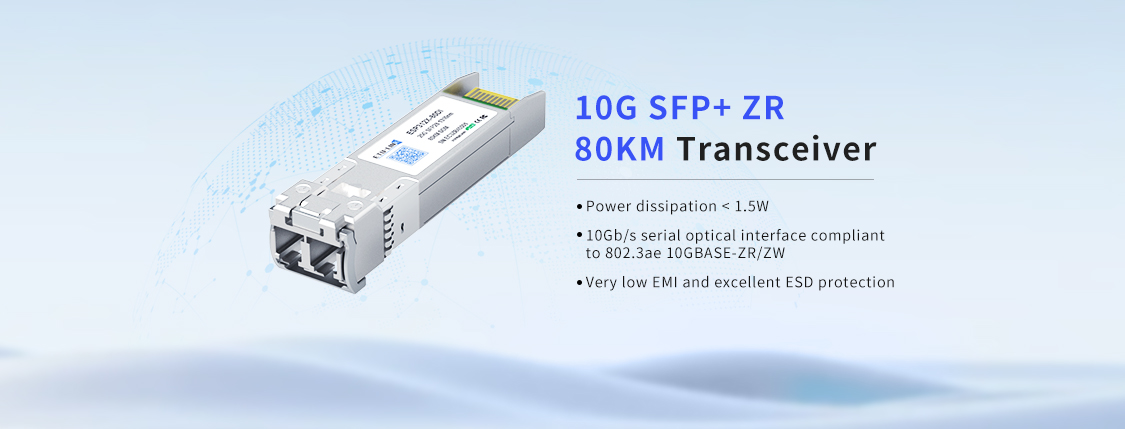

El módulo 10G SFP+ ER/ZR de ETU-LINK incorpora un chip CDR y un conector LC dúplex. Admite dos rangos de temperatura de funcionamiento: industrial y comercial. La distancia máxima de transmisión alcanza los 80 km mediante un cable de conexión óptica monomodo. Se utiliza ampliamente en redes Ethernet de 10G, redes de transmisión óptica y canales de fibra óptica de 10G. Estos módulos cumplen con las especificaciones SFP+ MSA y SFF-8472 DDM, y admiten rangos de temperatura comercial (0~70 °C) e industrial (-40~85 °C).



5. ¿En qué campos se utiliza ampliamente la tecnología CDR?
El chip CDR, un componente eléctrico fundamental en los módulos ópticos, influye directamente en la calidad de la señal recibida en comunicaciones de alta velocidad. Se utiliza ampliamente en telecomunicaciones, convertidores de medios ópticos, redes LAN de almacenamiento de centros de datos y productos inalámbricos. Estudios del sector demuestran que los módulos CDR reducen el consumo energético hasta en un 24 % y la latencia hasta 100 veces en comparación con los sistemas basados en DSP, y se emplean con frecuencia en redes fronthaul 5G, centros de datos y transmisión OTN.
