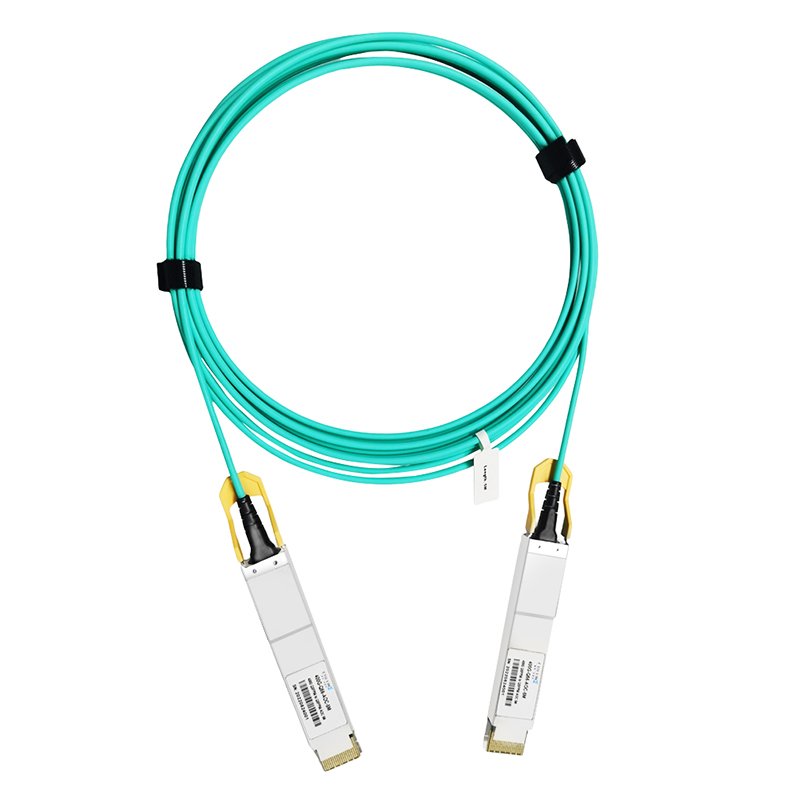

Cable óptico activo 400G QSFP-DD A QSFP-DD

A una longitud de onda de 850 nm, ha sido programado, serializado de forma única y probado en tráfico de datos y aplicaciones para garantizar que cumple y funciona al 100%.

CARACTERÍSTICAS DEL PRODUCTO Tasa de datos de 400Gb/s a 4x100Gb/s Modulación PAM4 de 8x 50Gb/s Rango de temperatura de la carcasa de 0℃ a +70℃ Fuente de alimentación única de +3.3V 400GAUI-8 reajustado con PAM4 8x50G interfaz eléctrica alineada con IEEE 802.3bs Cumple con CMIS V4.0 Cumple con RoHS Distancia:0.5-50M APLICACIONES 400GAUI-8 Otros enlaces ópticos de 400G Preguntas frecuentes: P1: ¿Qué es un cable óptico activo (AOC) y cómo funciona? R1: Un cable óptico activo (AOC) integra tecnología de fibra óptica con transceptores incorporados para ofrecer transmisión de datos de alta velocidad (10G-400G) sin módulos ópticos separados. A diferencia de los cables de conexión de fibra tradicionales, los AOC ofrecen simplicidad de conexión directa para interconexiones de centros de datos. P2: ¿Por qué elegir AOC en lugar de DAC para redes de centros de datos? R2: Los cables AOC superan a los cables de cobre de conexión directa (DAC) en cuatro aspectos clave: mayor alcance (hasta 100 m frente a 7 m), inmunidad EMI, menor consumo de energía (30% menos que los DAC activos) y menor peso, factores críticos para implementaciones de alta densidad de 100G/400G. P3: ¿Cuáles son las velocidades máximas admitidas por los cables AOC modernos? R3: Las soluciones AOC actuales admiten: 10G/25G (SFP+/SFP28) 40G/56G (QSFP+) 100G (QSFP28) 200G/400G (QSFP-DD/OSFP) Perfecto para centros de datos de hiperescala que actualizan a Ethernet 400G. P4: ¿Cuál es la distancia máxima fiable para los cables AOC QSFP28? R4: Los AOC QSFP28 estándar de 100G transmiten de forma fiable hasta 100 m (fibra OM4), mientras que los modelos premium alcanzan 300 m, ideales para interconexiones de centros de datos de campus y clústeres HPC. P5: ¿Cómo reducen los cables AOC los gastos operativos (OPEX) de los centros de datos? R5: Tres ventajas de OPEX: 40% menos de energía que las alternativas de cobre Sin mantenimiento (sin degradación de señal) 60% menos de peso reduce los costes de refrigeración P6: ¿Puedo usar AOC QSFP+ para conexiones de derivación a SFP+? R6: ¡Por supuesto! Nuestros AOC de derivación QSFP+ a 4x SFP+ permiten: Migración rentable a 40G Arquitecturas spine-leaf flexibles Gestión de cables simplificada P7: ¿Los cables AOC requieren mantenimiento especial?‌ R7: No, los cables AOC son duraderos, no requieren acondicionamiento de señal y son más resistentes a los factores ambientales que los cables de cobre, reduciendo las necesidades de mantenimiento en entornos de centros de datos. P8: ¿Se pueden utilizar cables AOC para configuraciones de derivación?‌A8: Sí, nuestros cables AOC de derivación QSFP+ a 4x SFP+ permiten rutas de migración flexibles de 40G a 10G para actualizaciones de red rentables. P9: ¿Cómo se comparan los cables AOC con los transceptores ópticos tradicionales?A9: Los AOC ofrecen simplicidad de conexión inmediata al eliminar los transceptores independientes, reduciendo los puntos de fallo mientras mantienen las ventajas de la transmisión óptica. P10: ¿Los cables AOC son compatibles con las principales marcas de switches?A10: Sí, nuestros cables AOC cumplen con MSA y funcionan con las principales marcas de equipos de red para una conectividad 40G/100G sin interrupciones.

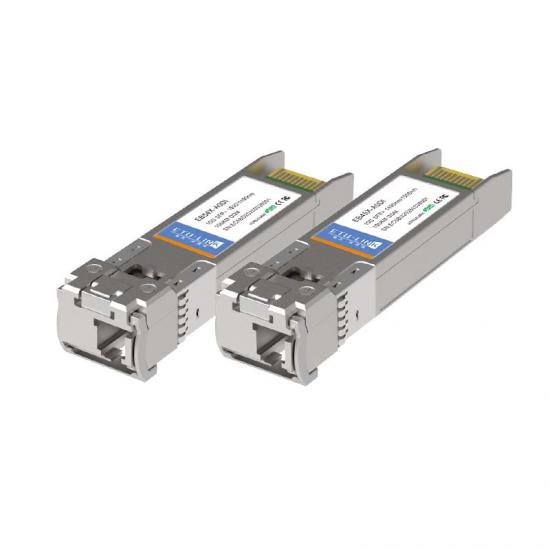

Con soporte para velocidades de datos de 10.3125 Gbps y un alcance extendido de 100 kilómetros, este módulo cumple con los estándares IEEE 802.3ah y SFP+ MSA.

Admite distancias de hasta 100 metros con fibra OM4 (y 70 m con MMF OM3), cumple con los estándares SFF-8436 y SFF-8431.

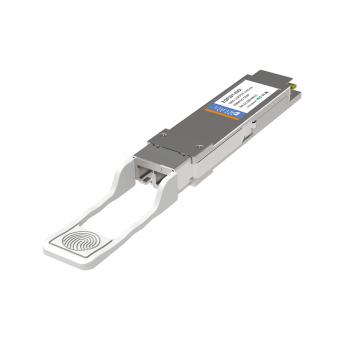

Velocidad de señalización de carril 106,25 Gb/s con PAM4 Transmisión de hasta 30 km en SMF Láser EML y receptor APD 4x25,78 Gb/s con interfaz eléctrica NRZ (CAU1-4) Soporte KP4 FEC dentro del módulo Interfaz eléctrica l/0 de alta velocidad Interfaz l2C con monitoreo de diagnóstico digital integrado Paquete QSFP28 MSA con conector LC dúplex Fuente de alimentación única de +3,3 V Consumo de energía

ETU-Link EXBxxX-3LCD10 cumple con el IEEE803.3ae 10Gbase-Bx. y distancia de transmisión hasta 10km en SMF.

ES2CXX2X-3LCD40 25Gbps SFP28 Transceptor, Modo Single, CWDM 40km alcanzar características Ø hasta 25.78GB / S Enlaces de datos Ø CWDM DFB láser y APD receptor Ø hasta 40km en 9 / 125um Smf Ø Hot-pluggable SFP huella Ø Capacidades de diagnóstico digital Ø Clase 1 Certificado por seguridad láser Ø rentable SFP28 Solución, habilita las densidades de puerto más altas y un mayor ancho de banda. Ø Rohs Cumple y libre de plomo. Ø Soltero + 3.3V fuente de alimentación Ø 2-Wire Interfaz para las especificaciones de administración compatibles con SFFF-8472 digitalInterfaz de monitoreo de diagnóstico para óptico Transceptores Ø VIVIENDA ALL-METAL PARA SUPERIOR EMI actuación Ø Temperatura de funcionamiento del caso Comercial: 0 ~ + 70 ° C Extendido: -10 ~ + 80 ° C aplicaciones Ø Redes de área de almacenamiento de alta velocidad Ø Cluster de computadora Cross-Connect Ø Tubos de datos de alta velocidad personalizados Ø Conexión entre bastidor Descripción del Producto ETU 25GB / S SFP28 transceptor consta de cinco secciones: el ld Conductor, el amplificador limitante,El monitor de diagnóstico digital, el CWDM DFB láser y el APD Foto-detector .El Enlace de datos del módulo hasta 40km en 9 / 125um Modo único Fibra. La conexión óptica del módulo es DUPLEX LC y deberá Ser compatible con SFP + 28Gbps y compatible con retroceso con legado 10g SFP + enchufable. The SFP28 CWDM El módulo LR es un dispositivo direccional dual con un transmisor y un receptor más una interfaz de control de control (2-Cable Interfaz) en el mismo paquete físico 2-Wire La interfaz se utiliza para ID de serie, diagnóstico digital y control de módulos Función. El transmisor se convierte 25GBIT / S serial PIP o CML Datos eléctricos en datos ópticos en serie compatibles con el 25GBASE-LR Estándar. Un colector abierto compatible con transmisión de transmisión (TX_DIS) es proporcionado. lógica "1" O ninguna conexión en este PIN se deshabilitará del láser de la transmisión. lógica "0" En este PIN proporciona la operación normal. El transmisor tiene un bucle de control de potencia automático interno (APC) Para garantizar la salida de potencia óptica constante a través de la tensión de suministro y la temperatura variaciones. Una falla de transmisión compatible con un colector abierto (TX_FAALT) es proporcionado. Tx_fault es el módulo de salida de contacto que cuando Alto, indica que el transmisor del módulo ha detectado una condición de falla relacionada con la operación del láser o la seguridad. El tx_fault El contacto de salida es un desagüe abierto / coleccionista y deberá ser arrastrado hasta el VCC_HOST en el host con una resistencia en el rango 4.7-10 KΩ. Tx_disable es una entrada de módulo contacto. Cuando Tx_disable se afirma alta o izquierda abierta, el SFP28 Salida del transmisor del módulo deberá ser girado Este Contacto deberá ser tirado hasta VCCT con a 4.7 kΩ a 10 kΩ resistorEl receptor se convierte 25GBIT / S datos ópticos en serie en serie PECL / CML Eléctrico Datos. Se proporciona una pérdida compatible con un colector abierto de la señal. Rx_los cuando Alto indica un nivel de señal óptica a continuación que se especifica en el estándar relevante El rx_los contacto es un abrir drenaje / coleccionista Salida y deberá ser tirado hasta VCC_HOST en el host con una resistencia en el rango 4.7-10 KΩ, o con una terminación activa. El filtrado de suministro de energía se recomienda tanto para el transmisor como para el receptor. El rx_los La señal se pretende como una indicación preliminar para el sistema en el que el SFP28 Se instala que la intensidad de la señal recibida está debajo de la gama especificada. Tal indicación normalmente apunta a no instalado Cables, cables rotos, o un transmisor desactivado, fallando o desactivado en el extremo lejano del cable control de calidad lista compatible módulo de cisco Huawei módulo ZTE módulo módulo de enebro TP-Link módulo Aliado Telesis módulo GLC-T (10 / 100 / 1000) SFP-FE-SX-MM1310-A ​​ SFP-FX / OC3-M2K ES8512-3lcd05 Tl-sm311lm AT-SPTX GLC-LH-SMD SFP-FE-LH40-SM1310 SFP-GE-S10K ES3112-3lcd10 TL-SM321A AT-SPSX GLC-SX-MMD ESFP-GE-SX-MM850 SFP-GE-S40K ESP8592-3LCD03 Tl-sm321b AT-SPEX GLC-EX-SMD1 SFP-GE-LH40-SM1310 SFP-GE-S80K ESP3192-3lcd10 TXM431-LR AT-SPLX40 GLC-ZX-SMD SFP-GE-LH40-SM1550 SFP-GE-S120K TXM431-SR AT-SPZX80 GLC-BX-D SFP-FE-LH80-SM1550 Xfp-10g-s40k AT-SPFX / 2 GLC-BX-U Xfp-sx-mm850 Xfp-10g-s10k AT-SPFXBD-LC-13 CWDM SFP Xfp-lx-sm1310 XFP-10GE-M AT-SPFXBD-LC-15 DWDM SFP XFP-LH40-SM1550-F1 AT-SP10SR *** AT-SP10LR *** AT-SP10LR20 / i AT-SP10ER40 / I *** AT-SP10ZR80 / I ***
