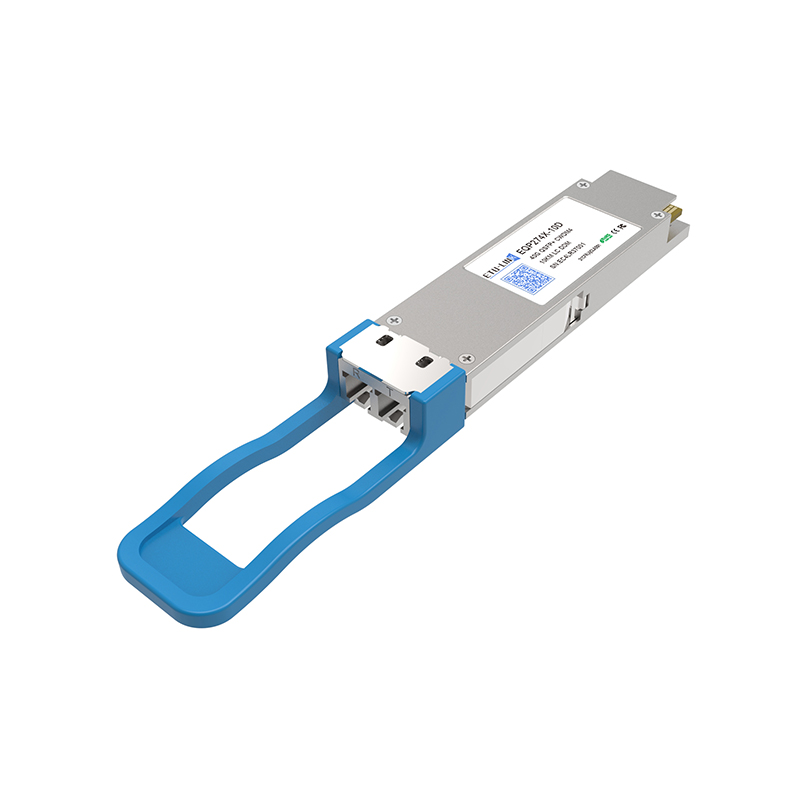

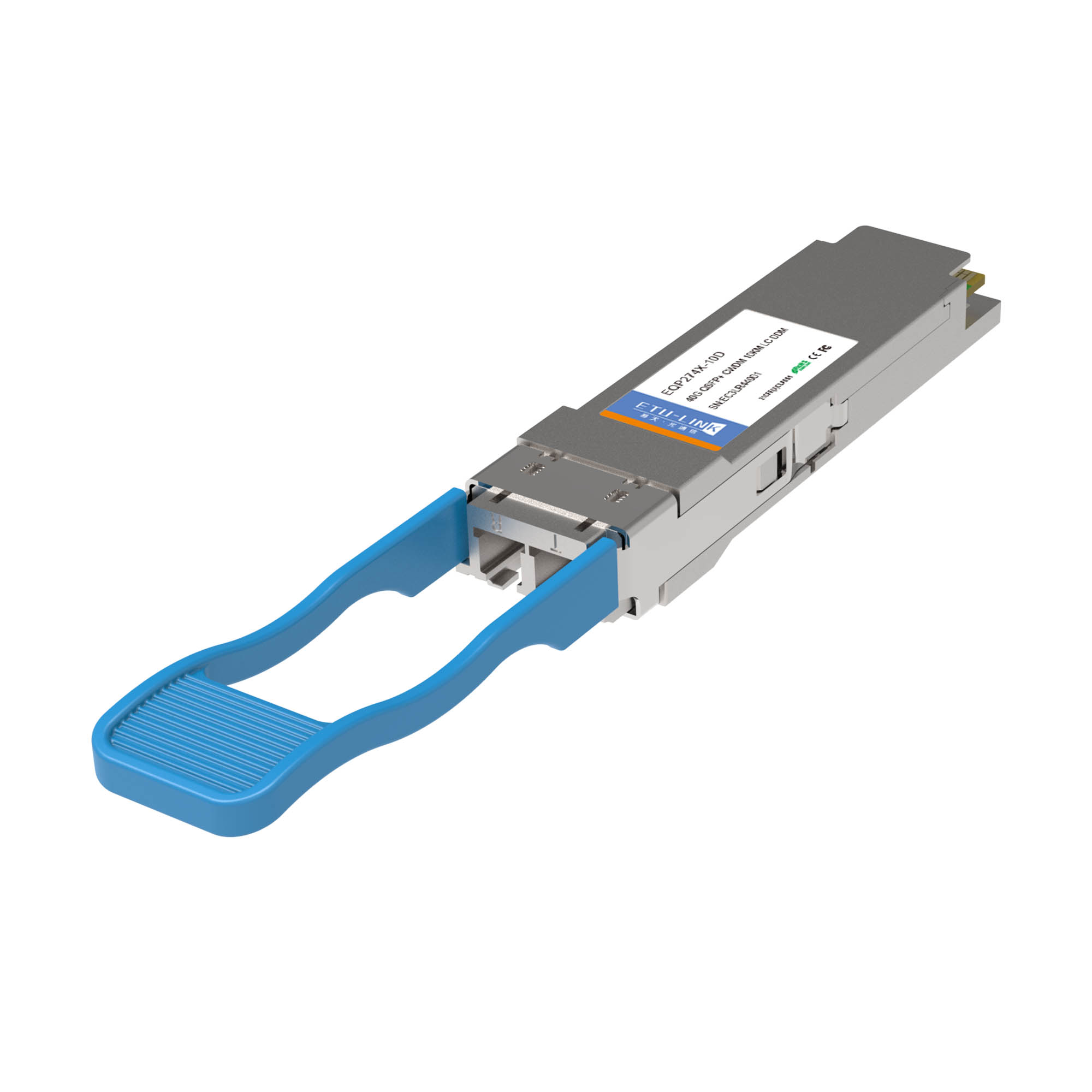

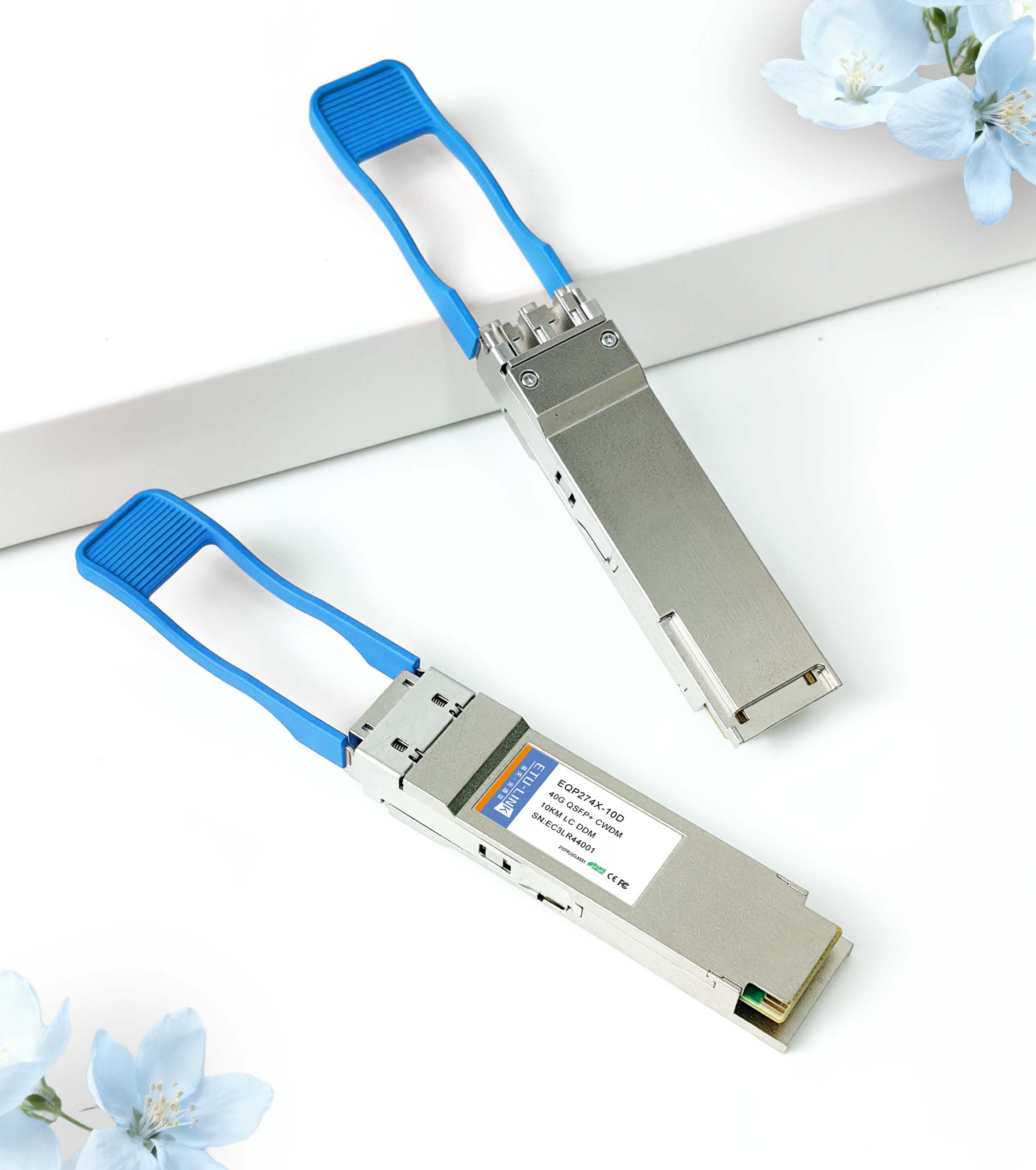

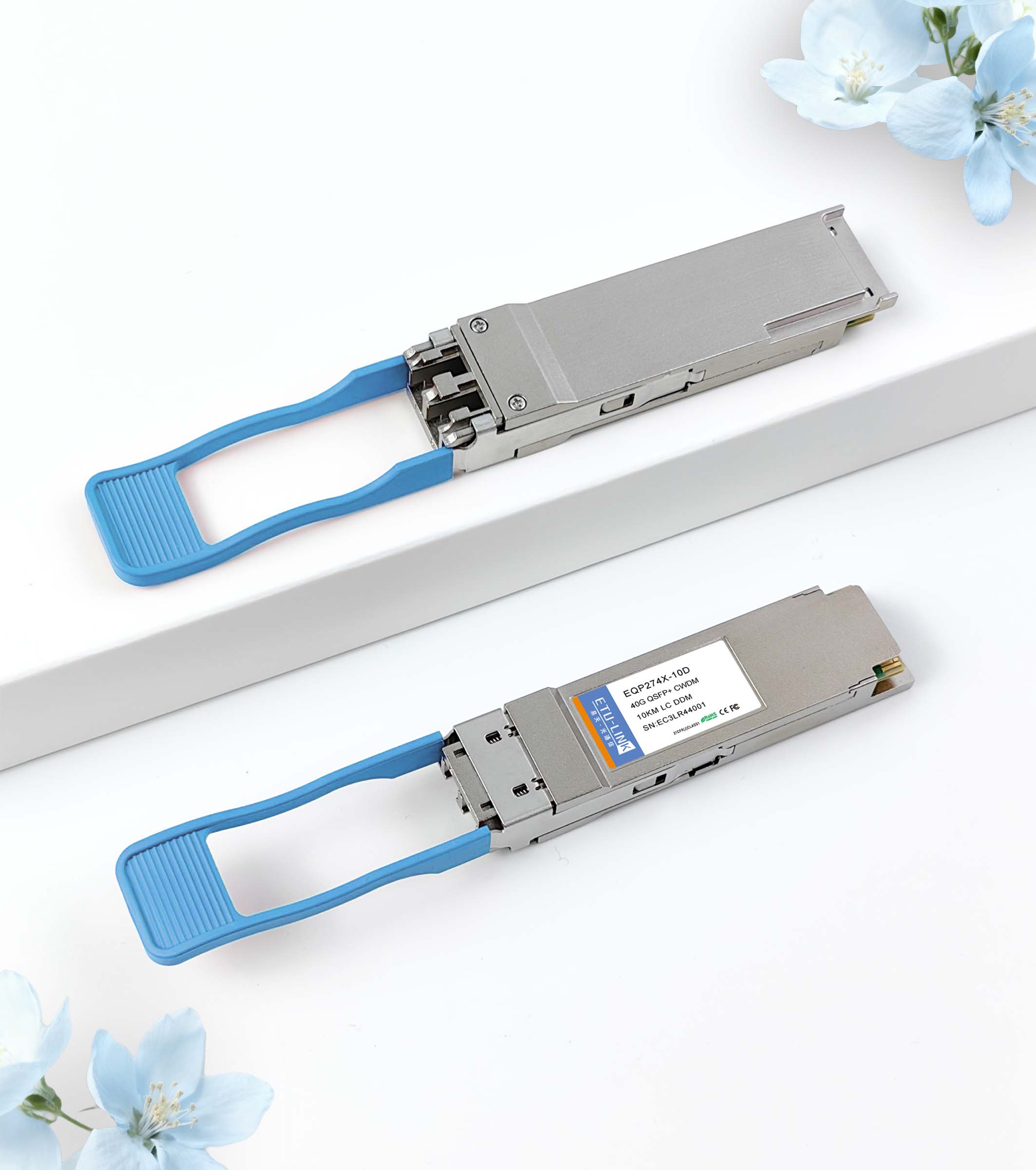

Transceptor óptico LC 40G QSFP+ LR4 10KM

Modelo del Producto:
EQP274X-10D(I)
Velocidad de datos:
40G
Longitud de onda:
CWDM
Distancia:
10KM
conector:
LC
Tipo de fibra:
SM
DDM:
YES
Origen del producto:
China
Puerto de embarque:
ShenZhen

Hojas de datos

Detalle del producto

Descripción general del producto

Transceptor óptico LR4 QSFP+ de 40 G - SMF de 10 km Solución de conectividad

Este transceptor óptico LR4 QSFP+ de 40G de grado industrial ofrece una transmisión confiable de 10 kilómetros a través de fibra monomodo (SMF) mediante tecnología WDM. Cumple con... Directiva de la UE 2015/863/UE y estándares QSFP+ MSA , las características del módulo conectable en caliente bajo consumo de energía (<3,5 W) y diagnósticos digitales, conmutadores Ethernet de 40 G y redes informáticas de alto rendimiento. El diseño compacto del LR4 garantiza una integridad de señal superior para aplicaciones de comunicación óptica exigentes.

CARACTERÍSTICAS DEL PRODUCTO

Velocidades de línea de soporte para 41,25 Gb/s
Velocidad de bits del carril 10,3125 Gb/s
Láser CWDM DML y PIN ROSA
Transmisión de hasta 10 km en SMF
Admite función Multi-Pin con IntL/RxLOSL y LPMode/TxDIS
Interfaz I2C con monitoreo de diagnóstico digital integrado;
Interfaz de monitoreo de diagnóstico digital
Compatible con QSFP+ MSA con conector LC
Fuente de alimentación única de +3,3 V
Disipación de potencia: 1) Comercial: < 3,5 W; 2) Industrial: < 4,5 W
Cumple con la Directiva UE 2015/863/UE

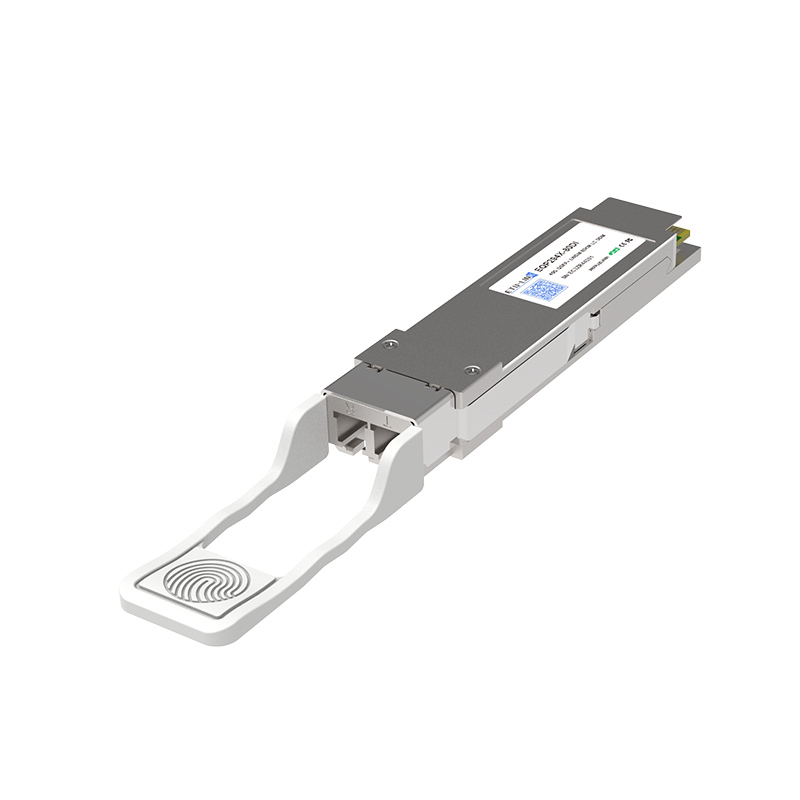

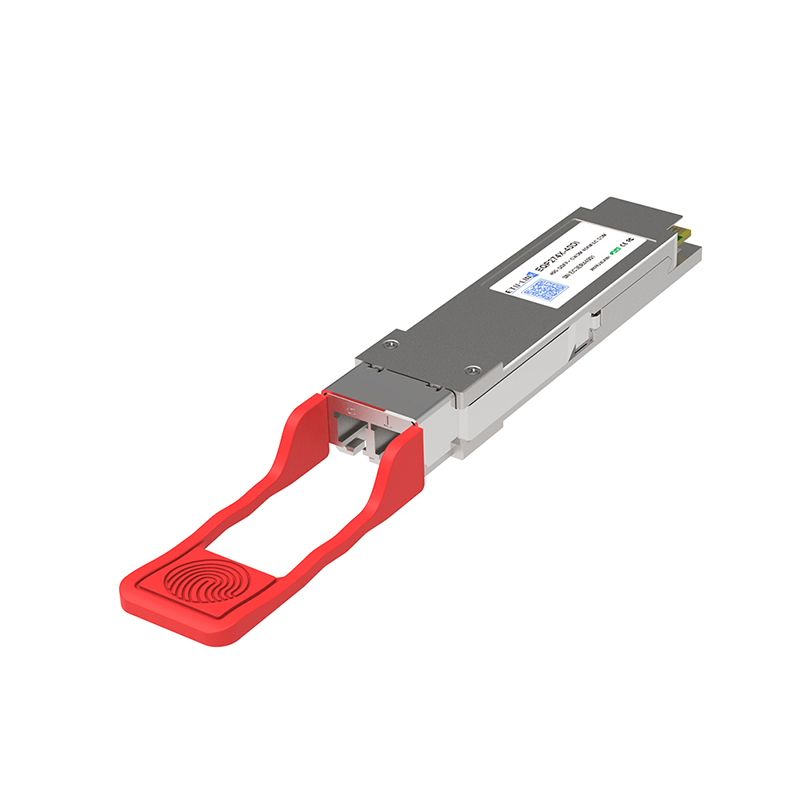

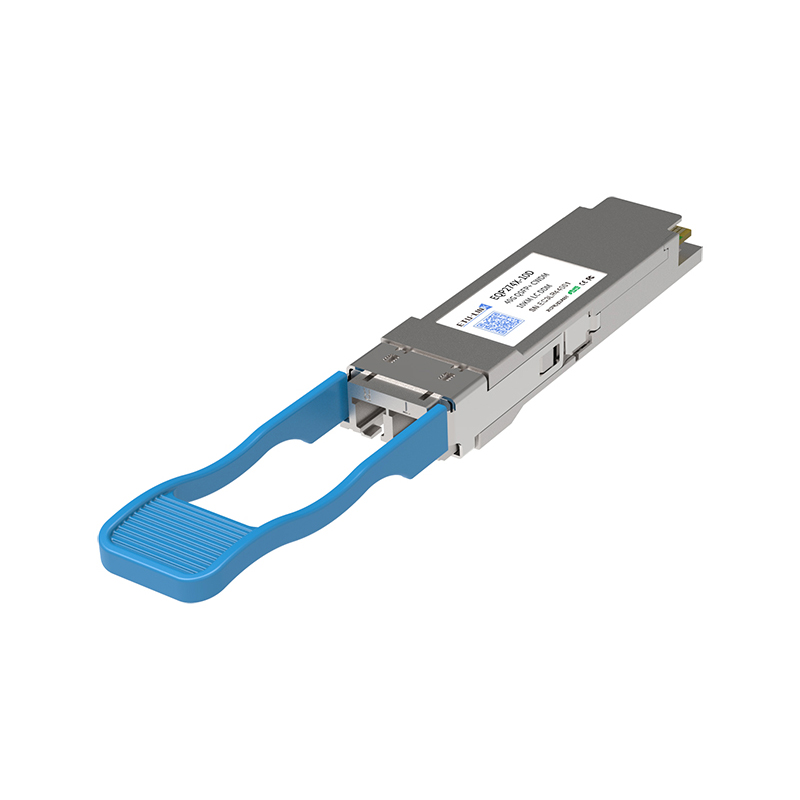

40G LR4 10KM	40G LR4 10KM (COB)	40G Sala de emergencias 4 40 kilómetros	40G eER4 60KM	40G ZR4 80 kilómetros
40G	40G	40G	40G	40G
1271 nm, 1 291 nm, 1 3 11 nm, 1331 norte metro	1271 nm, 1291 nm, 1311 nm, 1331 nm	1271 nm, 1291 nm, 1311 nm, 1331 nm	1296 nm, 1300 nm, 1305 nm, 1309 nm	1296 nm, 1300 nm, 1305 nm, 1309 nm
10 kilómetros	10 kilómetros	40 kilómetros	60 kilómetros	80 kilómetros
LC	LC	LC	LC	LC
SM	SM	SM	SM	SM
DDM	DDM	DDM	DDM	DDM
COM: 0°C ~70°C IND: -40 °C ~85 °C	COM: 0°C ~70°C	COM: 0°C ~70°C IND: -20 °C ~85 °C	COM: 0°C ~70°C IND: - 4 0°C ~85°C	COM: 0°C ~70°C IND: - 4 0°C ~85°C

Preguntas frecuentes:

P1: ¿Qué es un módulo óptico QSFP de 40G?
A1: Un módulo QSFP (Quad Small Form-Factor Pluggable) de 40G es un transceptor intercambiable en caliente que admite la transmisión de datos a 40 Gbps. Utiliza un diseño de 4 canales en paralelo y se utiliza ampliamente en centros de datos y redes informáticas de alto rendimiento.

P2: ¿Cuáles son los tipos comunes de módulos QSFP 40G?
A2: QSFP+ SR4 (multimodo de 850 nm, 100 m)
QSFP+ LR4 (monomodo de 1310 nm, 10 km)
QSFP+ ER4 (monomodo de 1310 nm, 40 km)
QSFP+ BiDi (fibra única bidireccional)

P3: ¿Cómo puedo verificar si un módulo QSFP 40G es compatible con mi dispositivo?
A3: Verificar tres aspectos:
Listas de compatibilidad de proveedores de Switch
Tipo de fibra coincidente (MMF/SMF)
Distancia de transmisión requerida

P4: ¿Cómo solucionar el sobrecalentamiento en los módulos QSFP de 40G?
A4: Soluciones:
Asegúrese de que el dispositivo tenga una ventilación adecuada
Utilice módulos con aletas de disipación de calor
Evite la utilización sostenida del 100% del ancho de banda

P5: ¿Qué precauciones debo tomar al instalar módulos QSFP 40G?
A5: Directrices operativas clave:
Limpie los conectores de fibra antes de insertarlos para evitar que el polvo interrumpa la transmisión de la señal óptica.
Asegúrese de que haya una ventilación adecuada alrededor de los dispositivos; reserve espacio térmico para los módulos de alta temperatura.
Configure el ‌modo de agregación de puertos‌ en el conmutador cuando utilice aplicaciones de breakout.

P6: ¿Cuál es la diferencia entre los módulos SFP, QSFP y QSFP-DD?
A6: SFP (1-25G), QSFP (40-100G) y QSFP-DD (400G+) difieren en su factor de forma y capacidad de ancho de banda. QSFP-DD duplica la densidad de QSFP28 con interfaces eléctricas de 8 carriles.

P7: ¿Cómo garantiza ETU-Link la compatibilidad con las principales marcas?
A7: Mantenemos un laboratorio de pruebas de múltiples proveedores con soporte completo de protocolo (Ethernet/InfiniBand/Fibre Channel) y verificación de compatibilidad del 100 % antes del envío.

P8: ¿Qué rangos de temperatura admiten sus módulos?
A8: Grado comercial (0 °C a +70 °C)
Grado extendido (-20°C a +85°C)
Grado industrial (-40°C a +85°C) para entornos hostiles.

P9: ¿Cómo logra ETU-Link la interoperabilidad QSFP+ de 40G?
A9: A través de:
Pruebas de conmutadores de múltiples proveedores
Personalización de firmware para equipos heredados
Interfaces eléctricas compatibles con MSA

P10: ¿Los módulos QSFP+ de 40G admiten la monitorización DDM/DOM?
A10: Características estándar que incluyen:
Temperatura en tiempo real (precisión de ±1 °C)
Potencia Tx/Rx (visualización µW/dBm)
Corriente de polarización del láser
