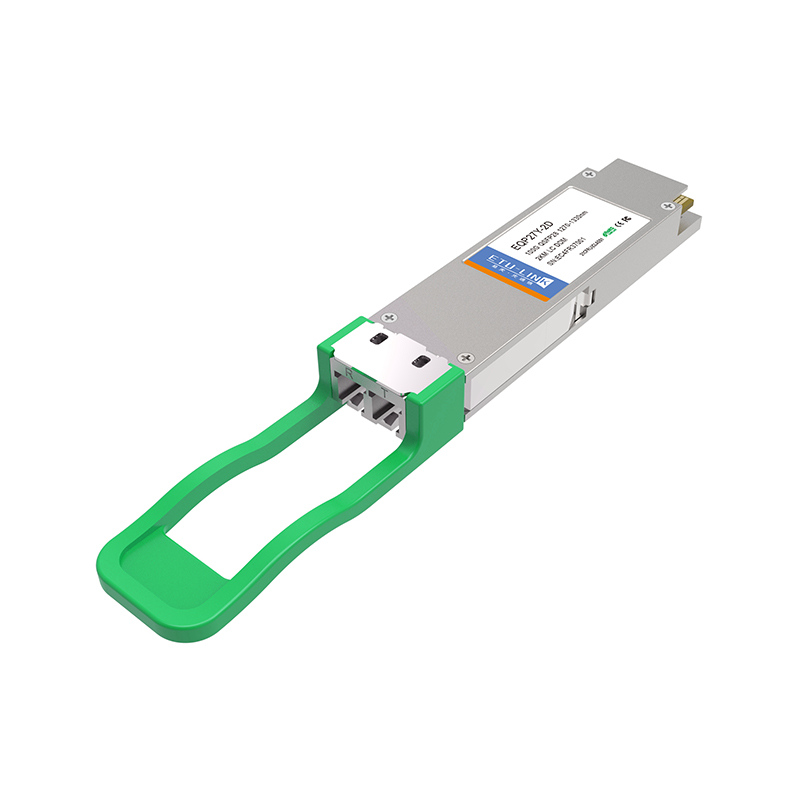

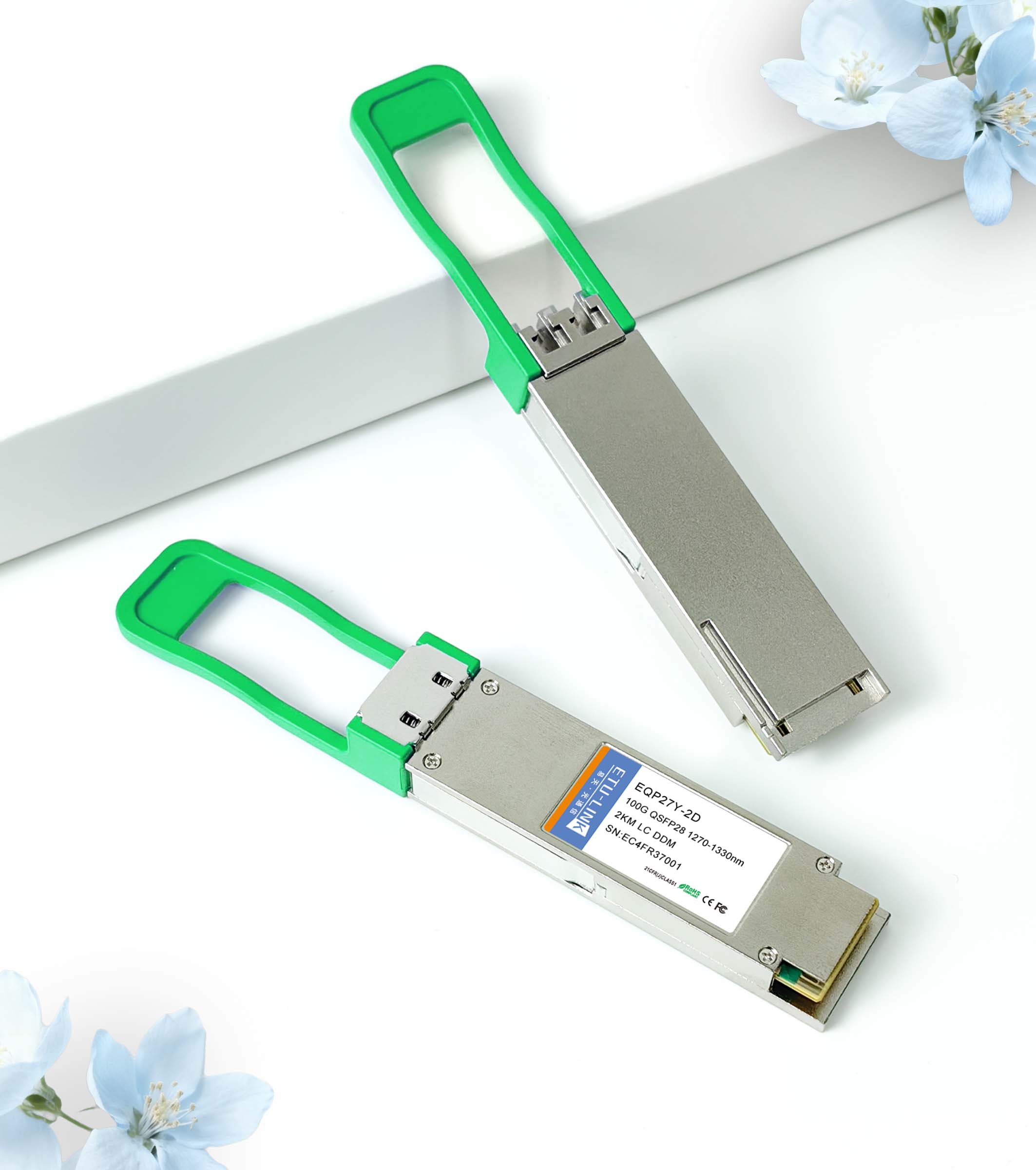

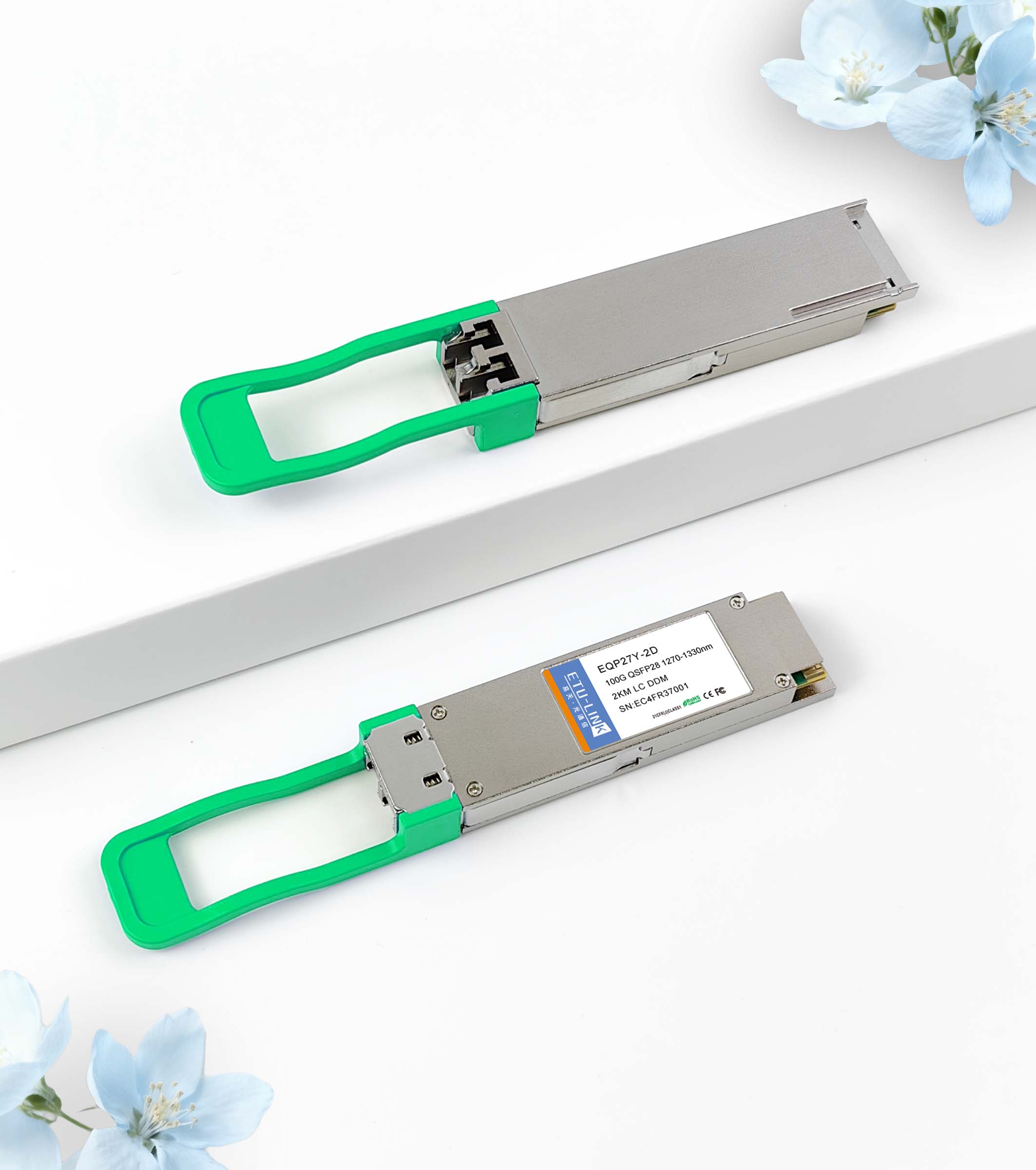

100 Gbps 2KM QSFP28 CLR4 LC con DDM Transceptor

eq 2xx 10 X -3LCD2

100 Gbps 2KM QSFP28 CLR4 con DDM Transceptor

característica

Ø 4 CWDM carriles Mux / Demux diseño

Ø CWDM TOSA controlador integrado

Ø construir en CDR tanto en tx como en RX

Ø hasta 25,78 Gbps velocidad de datos por longitud de onda

Ø hasta 2km transmisión en SMF

Ø eléctricamente conectable en caliente

Ø interfaz de monitoreo de diagnóstico digital

Ø compatible con QSFP28 MSA con LC conector

Ø temperatura de funcionamiento de la caja rango: 0 ° C hasta 70 ° C

Ø disipación de potencia < 3,5 w

aplicaciones

Ø centro de datos y lan

estándar

Ø compatible con IEEE 802.3ba y 100G CLR4

Ø conforme a SFF-8436

Ø RoHS obediente

descripción

100G QSFP28 CLR4 está diseñado para funcionar en monomodo sistema de fibra utilizando 4X25 CWDM canal en 1310 banda y enlaces hasta 2km. El módulo convierte 4 canales de entrada de 25Gb / s datos eléctricos a 4 CWDM señales ópticas y multiplexores en un solo canal para 100Gb / s transmisión óptica. A la inversa, en el lado del receptor, el módulo se desmultiplexa a 100 Gb / s entrada en 4 CWDM canaliza señales y las convierte a 4 canales de salida de datos eléctricos.

Las longitudes de onda centrales del 4 CWDM los canales son 1271, 1291, 1311 y 1331 nm. contiene un duplex LC conector para la interfaz óptica y un 38 pines conector para la interfaz eléctrica. Monomodo fibra (SMF) se aplica en este módulo. Este producto convierte el 4 canales 25 Gb / s datos de entrada eléctrica en CWDM señales ópticas (luz), por 4 longitudes de onda láser de retroalimentación distribuida (DFB) matriz. Las 4 longitudes de onda están multiplexadas en un solo 100Gb / s datos, que se propagan fuera del módulo transmisor vía el SMF. El módulo receptor acepta el 100Gb / s entrada de señales ópticas y demultiplexores es en 4 CWDM 25 Gb / s canales. cada luz de longitud de onda es recolectada por un fotodiodo discreto y luego emitida como datos eléctricos después de amplificada por un TIA.

El producto está diseñado con factor de forma, óptico / eléctrico conexión e interfaz de diagnóstico digital según QSFP28 Fuente múltiple acuerdo (MSA) y cumple con IEEE 802.3ba.
