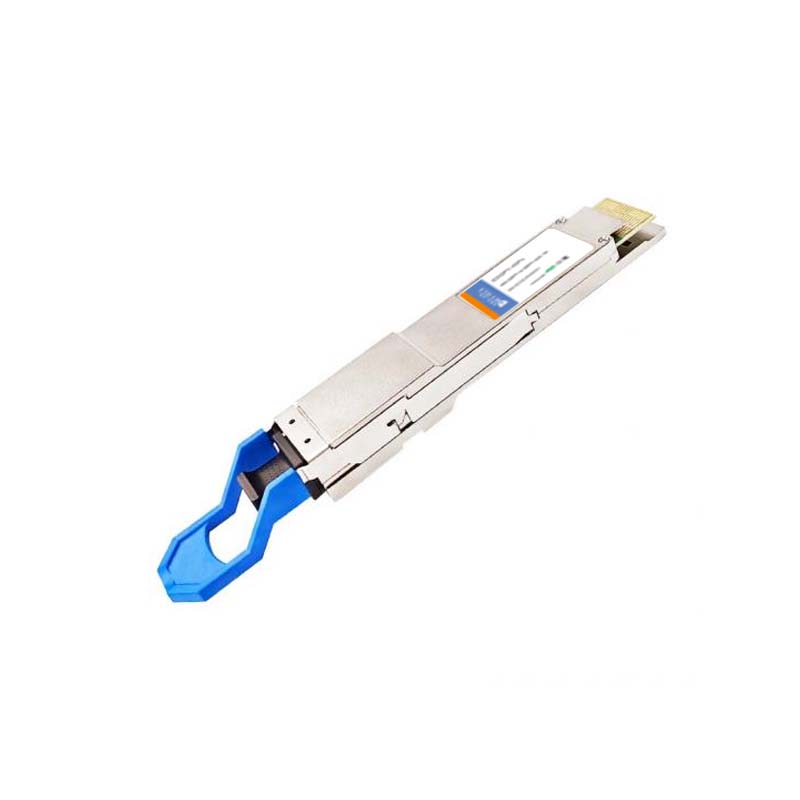

Transceptor óptico MPO de 400G QSFP-DD DR4 los 2km

Cumple con 100G Lambda MSA: Interfaz óptica 400GBASE-LR4-10 Cumple con el estándar IEEE 802.3bs: Interfaz eléctrica 400GAUI-8 Cumple con QSFP-DD MSA HW Rev 5.1 carcasa tipo 2 con conector LC dúplex Cumple con QSFP-DD CMIS Rev 4.0 Distancia operativa en enlace de ingeniería de hasta 10 km Consumo máximo de energía 10 W Temperatura de funcionamiento de la caja 0°C a 70°C Interfaz serial de dos cables con monitoreo de diagnóstico digital Cumple con la Directiva de la UE 2011/65/UE (cumple con RoHS) Láser Clase 1

 Compatible con QSFP-DD MSA  Cumple con 100G Lambda MSA  Cumple con la especificación 400G FR4  Diseño MUX/DEMUX de 4 carriles CWDM  8x53.125Gb/s Interfaz eléctrica PAM4 (400GAUI-8)  Consumo máximo de energía 12W  Conector LC dúplex  Admite una tasa de bits agregada de 425 Gb/s  Transmisión de hasta 2 km en fibra monomodo con FEC  Fuente de alimentación única de 3,3 V  RoHS

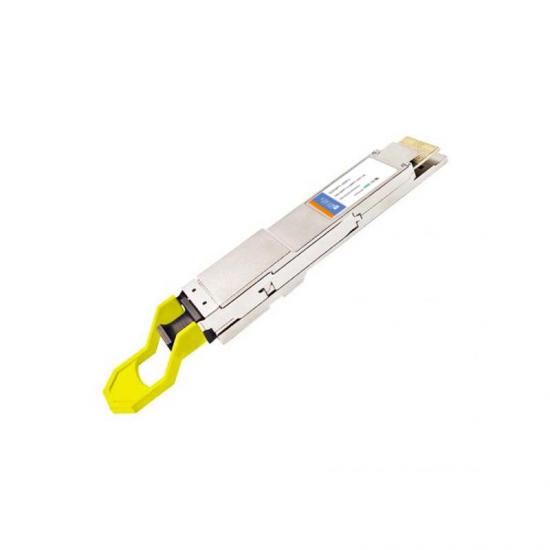

 Velocidad de datos de hasta 53,125 Gbps por canal mediante modulación PAM4  Admite interfaz eléctrica 400GAUI-8  Matriz VCSEL integrada de 850 nm y matriz PD  Compatible con interfaz óptica de receptáculo de conector único MPO16  Función DDM implementada  Factor de forma QSFP-DD conectable en caliente  Consumo máximo de energía 8W  Fuente de alimentación única de +3,3 V  Alcance hasta 70 m en MMF (OM3)  Alcance hasta 100 m en MMF (OM4)  Cumple con ROHS2.0

Cumple con el estándar IEEE802.3bs: interfaz eléctrica 400GAUI-8 Cumple con el estándar IEEE 802.3bs: interfaz óptica 400GBASE-DR4 Cumple con QSFP-DD MSA HW Rev 5.0 Carcasa tipo 2 con conector MPO-12 Cumple con QSFP-DD CMIS Rev 4.0 Admite pérdida de inserción de canal de 3dB Consumo máximo de energía 12W Temperatura de funcionamiento de la carcasa 0 °C a 70 °C Interfaz serial de dos hilos con monitoreo de diagnóstico digital RoHS Láser Clase 1

El ETU-Link de los convertidores de medios Ethernet con fuente de alimentación interna son 10 / 100 / 1000Mbps detección automática y utilizar fibra óptica para ampliar el rango de distancia física de los enlaces Ethernet típicos (100 m) hasta 1Km máx. en MMF y 100Km máx. en SMF.

ES2CXX2X-3LCD40 25Gbps SFP28 Transceptor, Modo Single, CWDM 40km alcanzar características Ø hasta 25.78GB / S Enlaces de datos Ø CWDM DFB láser y APD receptor Ø hasta 40km en 9 / 125um Smf Ø Hot-pluggable SFP huella Ø Capacidades de diagnóstico digital Ø Clase 1 Certificado por seguridad láser Ø rentable SFP28 Solución, habilita las densidades de puerto más altas y un mayor ancho de banda. Ø Rohs Cumple y libre de plomo. Ø Soltero + 3.3V fuente de alimentación Ø 2-Wire Interfaz para las especificaciones de administración compatibles con SFFF-8472 digitalInterfaz de monitoreo de diagnóstico para óptico Transceptores Ø VIVIENDA ALL-METAL PARA SUPERIOR EMI actuación Ø Temperatura de funcionamiento del caso Comercial: 0 ~ + 70 ° C Extendido: -10 ~ + 80 ° C aplicaciones Ø Redes de área de almacenamiento de alta velocidad Ø Cluster de computadora Cross-Connect Ø Tubos de datos de alta velocidad personalizados Ø Conexión entre bastidor Descripción del Producto ETU 25GB / S SFP28 transceptor consta de cinco secciones: el ld Conductor, el amplificador limitante,El monitor de diagnóstico digital, el CWDM DFB láser y el APD Foto-detector .El Enlace de datos del módulo hasta 40km en 9 / 125um Modo único Fibra. La conexión óptica del módulo es DUPLEX LC y deberá Ser compatible con SFP + 28Gbps y compatible con retroceso con legado 10g SFP + enchufable. The SFP28 CWDM El módulo LR es un dispositivo direccional dual con un transmisor y un receptor más una interfaz de control de control (2-Cable Interfaz) en el mismo paquete físico 2-Wire La interfaz se utiliza para ID de serie, diagnóstico digital y control de módulos Función. El transmisor se convierte 25GBIT / S serial PIP o CML Datos eléctricos en datos ópticos en serie compatibles con el 25GBASE-LR Estándar. Un colector abierto compatible con transmisión de transmisión (TX_DIS) es proporcionado. lógica "1" O ninguna conexión en este PIN se deshabilitará del láser de la transmisión. lógica "0" En este PIN proporciona la operación normal. El transmisor tiene un bucle de control de potencia automático interno (APC) Para garantizar la salida de potencia óptica constante a través de la tensión de suministro y la temperatura variaciones. Una falla de transmisión compatible con un colector abierto (TX_FAALT) es proporcionado. Tx_fault es el módulo de salida de contacto que cuando Alto, indica que el transmisor del módulo ha detectado una condición de falla relacionada con la operación del láser o la seguridad. El tx_fault El contacto de salida es un desagüe abierto / coleccionista y deberá ser arrastrado hasta el VCC_HOST en el host con una resistencia en el rango 4.7-10 KΩ. Tx_disable es una entrada de módulo contacto. Cuando Tx_disable se afirma alta o izquierda abierta, el SFP28 Salida del transmisor del módulo deberá ser girado Este Contacto deberá ser tirado hasta VCCT con a 4.7 kΩ a 10 kΩ resistorEl receptor se convierte 25GBIT / S datos ópticos en serie en serie PECL / CML Eléctrico Datos. Se proporciona una pérdida compatible con un colector abierto de la señal. Rx_los cuando Alto indica un nivel de señal óptica a continuación que se especifica en el estándar relevante El rx_los contacto es un abrir drenaje / coleccionista Salida y deberá ser tirado hasta VCC_HOST en el host con una resistencia en el rango 4.7-10 KΩ, o con una terminación activa. El filtrado de suministro de energía se recomienda tanto para el transmisor como para el receptor. El rx_los La señal se pretende como una indicación preliminar para el sistema en el que el SFP28 Se instala que la intensidad de la señal recibida está debajo de la gama especificada. Tal indicación normalmente apunta a no instalado Cables, cables rotos, o un transmisor desactivado, fallando o desactivado en el extremo lejano del cable control de calidad lista compatible módulo de cisco Huawei módulo ZTE módulo módulo de enebro TP-Link módulo Aliado Telesis módulo GLC-T (10 / 100 / 1000) SFP-FE-SX-MM1310-A ​​ SFP-FX / OC3-M2K ES8512-3lcd05 Tl-sm311lm AT-SPTX GLC-LH-SMD SFP-FE-LH40-SM1310 SFP-GE-S10K ES3112-3lcd10 TL-SM321A AT-SPSX GLC-SX-MMD ESFP-GE-SX-MM850 SFP-GE-S40K ESP8592-3LCD03 Tl-sm321b AT-SPEX GLC-EX-SMD1 SFP-GE-LH40-SM1310 SFP-GE-S80K ESP3192-3lcd10 TXM431-LR AT-SPLX40 GLC-ZX-SMD SFP-GE-LH40-SM1550 SFP-GE-S120K TXM431-SR AT-SPZX80 GLC-BX-D SFP-FE-LH80-SM1550 Xfp-10g-s40k AT-SPFX / 2 GLC-BX-U Xfp-sx-mm850 Xfp-10g-s10k AT-SPFXBD-LC-13 CWDM SFP Xfp-lx-sm1310 XFP-10GE-M AT-SPFXBD-LC-15 DWDM SFP XFP-LH40-SM1550-F1 AT-SP10SR *** AT-SP10LR *** AT-SP10LR20 / i AT-SP10ER40 / I *** AT-SP10ZR80 / I ***

ESB3512-3scd20 1.25gbps SFP Bidireccional Transceptor, 20km llegar TX1310NM / RX1550NM caracteristicas Ø DUAL TASA DE DATOS de 1.25gbps / 1.063gbps operación Ø 1310nm FP láser y pin PhotoDetector para 20km transmisión Ø Cumple con SFP MSA y sff-8472 con el receptáculo SMEXX SC Ø Diagnóstico digital Monitoreo: Calibración interna o calibración externa. Ø Compatible con SONET OC-24-LR-1 Ø Compatible con RoHS Ø + 3.3v suministro de energía única Ø Temperatura de la caja de operación RANGO: 0 ° C a +70 ° C (Comercial) -40 ° C a +85 ° C (Industrial) aplicaciones Ø Gigabit Ethernet Ø canal de fibra Ø Cambiar a la interfaz de conmutación Ø cambiado backplane aplicaciones Ø Router / Server interfaz Ø Otros sistemas de transmisión óptica. descripción El SFP-BIDI Transceptores son de alto rendimiento, módulos rentables que soportan dual tasa de datos de 1.25gbps / 1.0625gbps y 20km Distancia de transmisión con SMF. El transceptor consta de tres secciones: A FP Transmisor Láser, Pin Photodiode integrado con a trans-impedancia preamplificador (TIA) y MCU Control Unidad. Todos los módulos satisfacen la seguridad láser de clase I Requisitos. Los transceptores son compatibles con SFP Multi-Fuente Acuerdo (MSA) y SFFF-8472. Para Más información, por favor consulte SFP MSA.
