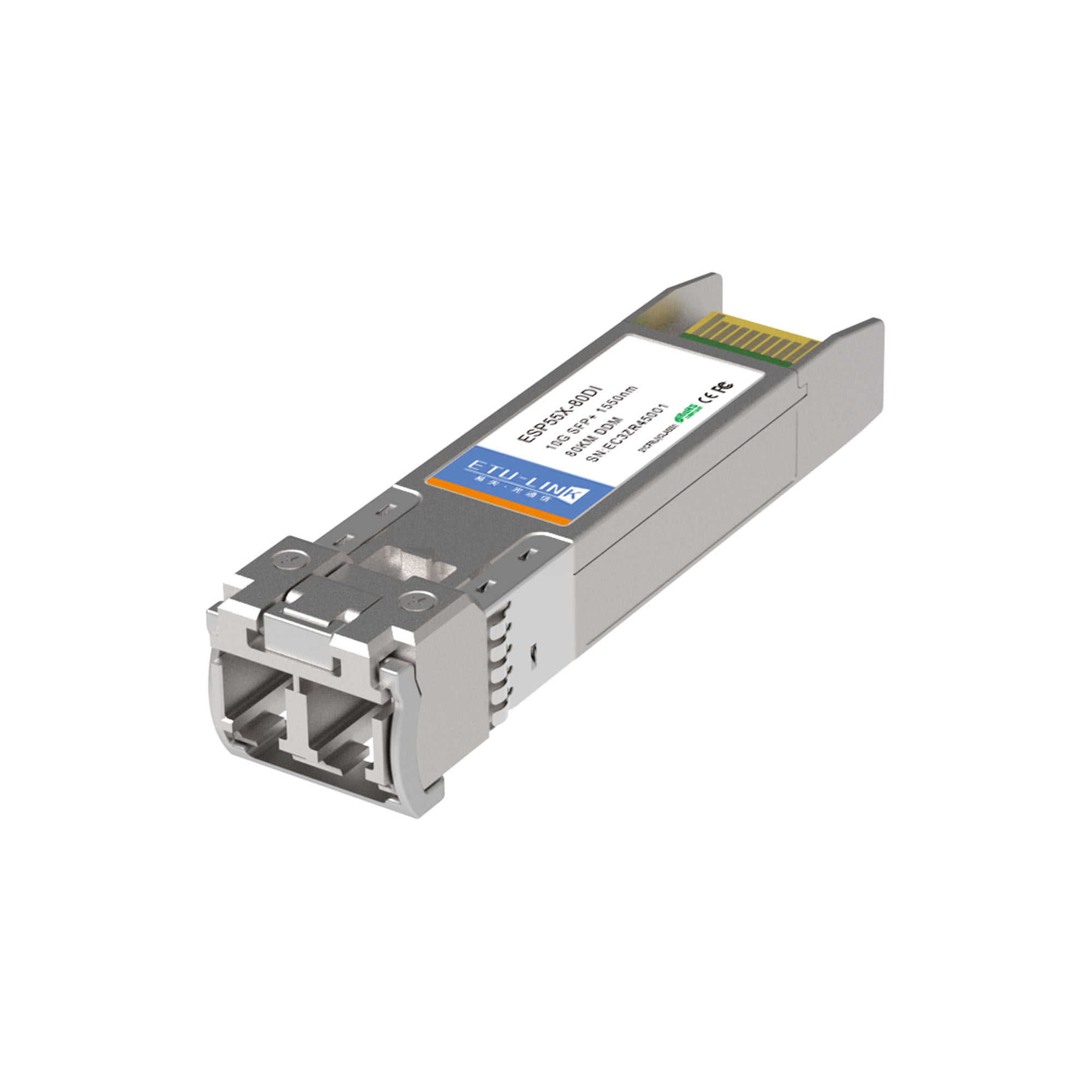

Como parte importante del sistema de comunicación por fibra óptica, el módulo óptico desempeña el papel de conversión fotoeléctrica. Pero muchas personas no saben: ¿Cuáles son los componentes principales dentro de un módulo óptico? ¿Cómo trabajan juntos TOSA, ROSA, CDR, LDD y TIA? Este artículo explica la función, la estructura y el principio de funcionamiento de cada componente para ayudarte a comprender completamente el diseño de módulos ópticos.

1. ¿Qué es TOSA y qué función cumple?

TOSA(Subconjunto óptico transmisor): Su función principal es convertir señales eléctricas en señales ópticas, incluyendo láseres, MPD, TEC, aislador, Mux, lentes de acoplamiento y otros dispositivos.Incluye TO-CAN, Gold-BOX, COC (chip sobre chip), COB (chip sobre placa) y otras formas de encapsulado. Para módulos ópticos utilizados en centros de datos, con el fin de reducir costos, TEC, MPD y aisladores no son elementos necesarios. Mux también se utiliza únicamente en módulos ópticos que requieren multiplexación por división de longitud de onda. Además, el LDD de algunos módulos ópticos también está encapsulado en TOSA. En el proceso de fabricación de chips, las obleas se fabrican epitaxialmente para convertirse en diodos láser. Luego, el diodo láser, combinado con filtros, cubierta metálica y otros componentes, se encapsula en un TO can (lata de transmisor), después este TO can y la funda cerámica junto con otros componentes se encapsulan en un submódulo óptico (OSA), y finalmente se combina con el submódulo electrónico.

Láseres comunes dentro de TOSA: VCSEL (corta distancia), FP (baja velocidad), DFB (distancia media/larga), EML (alta velocidad y larga distancia).

2.¿Qué es LDD y qué función cumple?

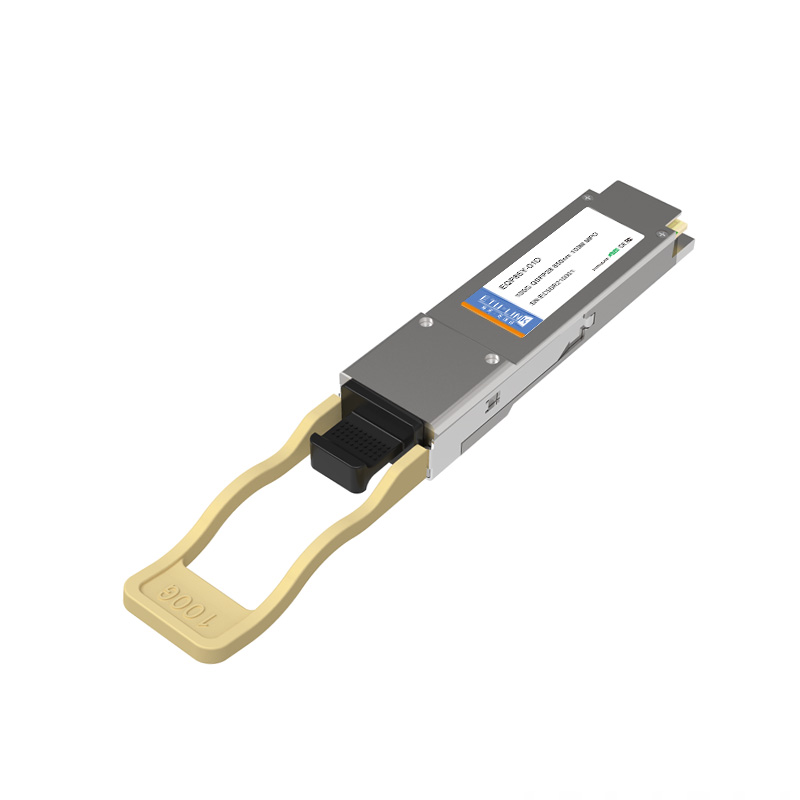

LDD (Controlador de diodo láser): Convierte la señal de salida del CDR en la señal de modulación correspondiente para controlar el láser y hacer que emita luz. Los diferentes tipos de láseres requieren elegir diferentes tipos de chips LDD. En módulos ópticos multimodo de corta distancia (como100G SR4), en general, CDR y LDD están integrados en el mismo chip.

3. ¿Qué es ROSA y qué función cumple?
ROSA(Subconjunto óptico receptor): Su función principal es convertir señales ópticas en señales eléctricas. Los dispositivos integrados incluyen principalmente PD/APD, DeMux, componentes de acoplamiento, etc. El tipo de encapsulado generalmente es el mismo que el de TOSA. PD se utiliza para módulos ópticos de corta y media distancia,módulos ópticos, mientras que APD se utiliza principalmente para módulos ópticos de larga distancia.

PD (PIN): bajo costo, para distancias cortas/medias.
APD: alta sensibilidad, para escenarios de larga distancia y señales débiles.

4. ¿Qué es CDR y qué hace?

CDR (Recuperación de Reloj y Datos): La función del chip COR es extraer la señal de reloj de la señal de entrada y encontrar la relación de fase entre la señal de reloj y los datos, lo que simplemente consiste en recuperar el reloj. Al mismo tiempo, CDR también puede compensar la pérdida de señales en el cableado y los conectores. Generalmente, se utilizan módulos ópticos CDR, de los cuales la mayoría son módulos ópticos de alta velocidad y transmisión a larga distancia. Por ejemplo, 10G-ER/ZR. El módulo óptico que utiliza el chip CDR quedará bloqueado en la velocidad y no podrá utilizarse con reducción de frecuencia.

5. ¿Qué es TIA y qué hace?

TIA (amplificador de transimpedanciaplificador): se utiliza con detectores. El detector convierte la señal luminosa en una señal de corriente, y el TIA procesa la señal de corriente en una señal de voltaje de cierta amplitud. Podemos entenderlo simplemente como una gran resistencia. El receptor óptico PIN-TIA es un dispositivo de detección utilizado en sistemas de comunicación óptica para convertir señales ópticas débiles en señales eléctricas y amplificarlas con cierta intensidad y bajo ruido. Su principio de funcionamiento es: la superficie fotosensible del PIN se detecta cuando se irradia luz; debido a la polarización inversa de la unión p-n, los portadores generados por la luz se desplazan bajo la acción del campo eléctrico y se genera la fotocorriente en el circuito externo; la fotocorriente es amplificada y emitida por el amplificador de transimpedancia, logrando así la conversión de la señal óptica en una señal eléctrica y, posteriormente, la función de amplificación preliminar de la señal eléctrica.

6. ¿Qué Is es LA y qué hace?

LA (Amplificador Limitador): La amplitud de salida del TIA cambiará con la variación de la potencia óptica recibida. La función de LA es procesar la amplitud de salida modificada en una señal eléctrica de amplitud igual para proporcionar un voltaje estable para la señal del CDR y del circuito de decisión. En los módulos de alta velocidad, LA suele estar integrado con TIA o CDR.

7. Qué ¿Qué es MCU y qué hace?
MCU(Unidad de microcontrolador): Responsable del funcionamiento del software subyacente, la supervisión de las funciones DDM relacionadas con el módulo óptico y algunas funciones específicas.

Lo anterior forma parte de los dispositivos de módulo ópticopresentados por ETU-LINK. La selección y el uso de los módulos ópticos son completamente diferentes según los distintos escenarios. Uno de los aspectos más importantes es seleccionar el tipo de láser y modulación según la velocidad de transmisión, la distancia de transmisión y la diferente longitud de onda.
