Guía de funcionamiento de la caja de codificación

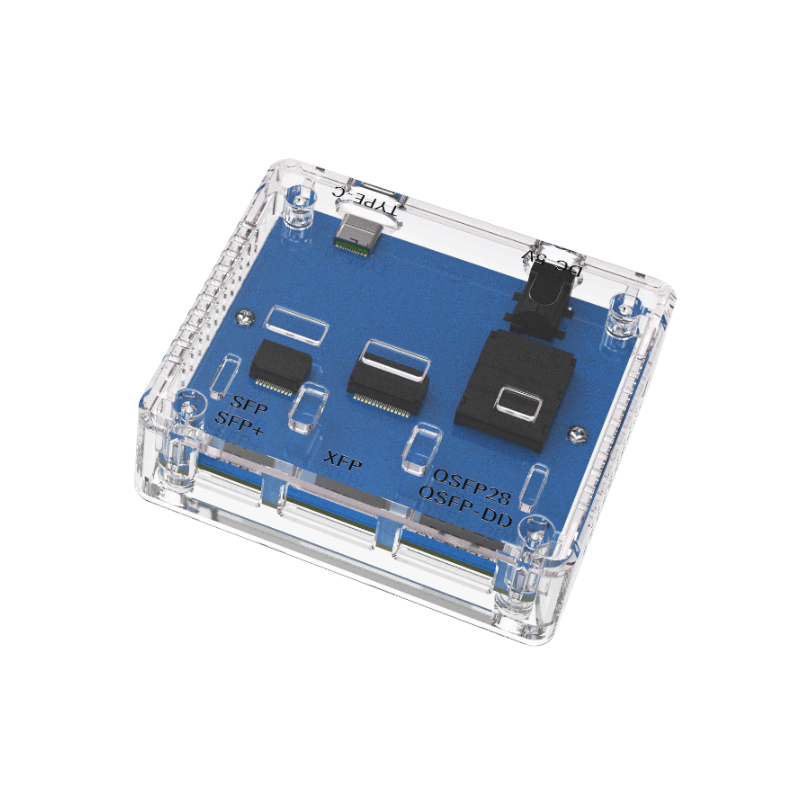

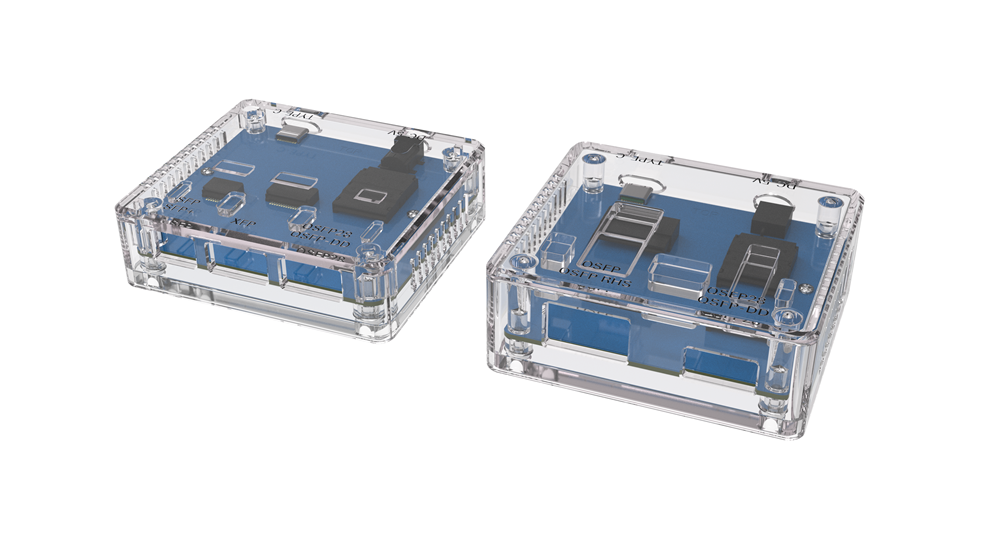

Software: 1. Nombre del software: Software Coding Box 2 Entorno operativo: Windows XP\7\8\8.1\10 de 32\64 bits 3 Descripción del software: Escribe el código EEPROM en el módulo, visualiza y exporta el archivo de código EEPROM y lee el DDM. Hardware: 1 Nombre: Caja de codificación 2 Tamaño: 90 mm*80 mm*25 mm 3 Peso: 135 g 4. Tipo de interfaz: USB tipo C (alimentación USB) 5 Tensión de funcionamiento: +5V 6 Potencia máxima: 3,5 W 7. Tipos de módulos compatibles: SFP, SFP+, SFP28, SFP56, XFP, QSFP+, QSFP28, QSFP DD El CodingBox se conecta a un PC a través de un puerto USB para implementar funciones como: Escribir código y DDM para módulos ópticos de tipo SFP, XFP, QSFP y QSFP-DD. CARACTERÍSTICAS DEL PRODUCTO Código QSFP+/QSFP28/QSFP-DD/OSFP Programación Interfaz gráfica de usuario (GUI) amigable Fuente de alimentación de 5 V CC Formato pequeño y caja totalmente metálica Conexión USB tipo C Conductor libre Entorno operativo de la interfaz gráfica de usuario (GUIO): Windows XP de 32 bits, Windows 7 de 32 bits, Windows 8 de 64 bits, Windows 10 de 64 bits, Windows 11 de 64 bits.

Este es un módulo sm, el Data-rate de 155Mbps operación y la longitud de onda es 1470 ~ 1610nm, la distancia máxima de transmisión es de hasta 120KM.

escxxx6-3lcd20 Transceptor sfp cwdm de 14,025 gbps, modo único, alcance de 20 km característicasØ admite velocidades de bits de hasta 14.025 gbpsØ huella sfp conectable en calienteØ Cwdm dfb láser y fotodiodo pin, hasta 20 km para transmisión smfØ compatible con sfp msa y sff-8472 con receptáculo lc dúplexØ compatible con rohsØ fuente de alimentación única de 3.3vØ monitoreo de diagnóstico digital en tiempo realØ temperatura de la caja de funcionamiento: estándar: 0 a 70 ° c aplicaciones aplicacionesØ 4.25 / 8.5 / 14.025g de canal de fibra Descripción del Producto Los transceptores sfp son módulos rentables de alto rendimiento que admiten una velocidad de datos de 14.025 gbps y una distancia de transmisión de 20 km con smf.el transceptor consta de tres secciones: un transmisor láser dfb no refrigerado, un fotodiodo pin integrado con un preamplificador de impedancia trans (tia) y una unidad de control mcu. los transceptores son compatibles con el acuerdo de múltiples fuentes sfp y las funciones de diagnóstico digital sff-8472. control de calidad lista compatible cisco módulo Huawei módulo zte módulo enebro módulo módulo tp-link módulo telesis aliado glc-t (10 / 100 / 1000) sfp-fe-sx-mm1310-a sfp-fx / oc3-m2k es8512-3lcd05 tl-sm311lm at-sptx glc-lh-smd sfp-fe-lh40-sm1310 sfp-ge-s10k es3112-3lcd10 tl-sm321a at-spsx glc-sx-mmd esfp-ge-sx-mm850 sfp-ge-s40k esp8592-3lcd03 tl-sm321b at-spex glc-ex-smd1 sfp-ge-lh40-sm1310 sfp-ge-s80k esp3192-3lcd10 txm431-lr at-splx40 glc-zx-smd sfp-ge-lh40-sm1550 sfp-ge-s120k txm431-sr at-spzx80 glc-bx-d sfp-fe-lh80-sm1550 xfp-10g-s40k at-spfx / 2 glc-bx-u xfp-sx-mm850 xfp-10g-s10k at-spfxbd-lc-13 cwdm sfp xfp-lx-sm1310 xfp-10ge-m at-spfxbd-lc-15 dwdm sfp xfp-lh40-sm1550-f1 at-sp10sr *** at-sp10lr *** at-sp10lr20 / i at-sp10er40 / i *** at-sp10zr80 / i ***

es2dxx3x-3lcd10 sfp28 dwdm 32g fc 10km característicasØ factor de forma sfp28 conectable en calienteØ admite 24,33 gb / sØ soporta 28.05gb / s tasa de bits agregadaØ transmisor: refrigerado 25gb / s dwdm eml tosaØ conforme a itu-t 694.1Ø receptor: 25gb / s apd rosaØ Circuitos internos de CDR en los canales del receptor y del transmisor.Ø Disipación de potencia máxima de 1.8wØ longitud máxima de enlace de 10 km sobre smfØ receptáculo lc dúplexØ rango de temperatura de la caja de funcionamiento: -40 a 85 ° CØ fuente de alimentación única de 3.3vØ Cumple con rohs 2.0 (2011 / 65 / UE, sin plomo) aplicacionesØ opción 10 de cpriØ Ethernet de 25 gØ 32g fc Descripción del Productoeste producto es un transceptor 32g fc sfp28 diseñado para comunicación óptica que cumple con los estándares 25ge y 32g fc. el producto está diseñado con el factor de forma sfp28, que es la conexión eléctrica óptica / de acuerdo con el acuerdo de múltiples fuentes sfp (msa). control de calidad lista compatible cisco módulo Huawei módulo zte módulo enebro módulo módulo tp-link módulo telesis aliado glc-t (10 / 100 / 1000) sfp-fe-sx-mm1310-a sfp-fx / oc3-m2k es8512-3lcd05 tl-sm311lm at-sptx glc-lh-smd sfp-fe-lh40-sm1310 sfp-ge-s10k es3112-3lcd10 tl-sm321a at-spsx glc-sx-mmd esfp-ge-sx-mm850 sfp-ge-s40k esp8592-3lcd03 tl-sm321b at-spex glc-ex-smd1 sfp-ge-lh40-sm1310 sfp-ge-s80k esp3192-3lcd10 txm431-lr at-splx40 glc-zx-smd sfp-ge-lh40-sm1550 sfp-ge-s120k txm431-sr at-spzx80 glc-bx-d sfp-fe-lh80-sm1550 xfp-10g-s40k at-spfx / 2 glc-bx-u xfp-sx-mm850 xfp-10g-s10k at-spfxbd-lc-13 cwdm sfp xfp-lx-sm1310 xfp-10ge-m at-spfxbd-lc-15 dwdm sfp xfp-lh40-sm1550-f1 at-sp10sr *** at-sp10lr *** at-sp10lr20 / i at-sp10er40 / i *** at-sp10zr80 / i ***

Carcasa totalmente metálica para un rendimiento EMI superior Tasa de bits: 25,78 Gb/s 24,33 Gb/s Transmisión de hasta 10 km en SMF Receptor láser y PIN EML Interfaz eléctrica de E/S de alta velocidad (25GAUI) Interfaz I2C con monitorización de diagnóstico digital integrada Paquete SFP28 MSA con conector LC dúplex Fuente de alimentación única de +3,3 V Consumo de energía:

Este producto es un transceptor módulo diseñado para 30km comunicaciones ópticas aplicaciones.El diseño cumple con 40GBASE-ER4 del IEEE P802.3ba estándar. El módulo convierte 4 canales de entrada (4ch) de 10 Gb / s datos eléctricos a 4 CWDM señales ópticas y multiplexores en un solo canal para 40Gb / s transmisión óptica.A la inversa, en el lado del receptor, el módulo se desmultiplexa a 40 Gb / s entrada en 4 CWDM canaliza señales y las convierte a 4 canales de salida de datos eléctricos.
