En la era actual de la explosión de datos, la transmisión de datos estable y de alta velocidad se ha convertido en una demanda de diversas industrias. Como componente importante de la red 100G, el componente principal 100G... Q El módulo óptico de doble fibra SFP28 ha despertado gran interés. Hoy analizaremos en profundidad los cuatro modelos principales de módulos ópticos de doble fibra QSFP28 de 100G: QSFP28-100G-SR4, QSFP28-100G-LR4, QSFP28-100G-ER4 y QSFP28-100G-ZR4.

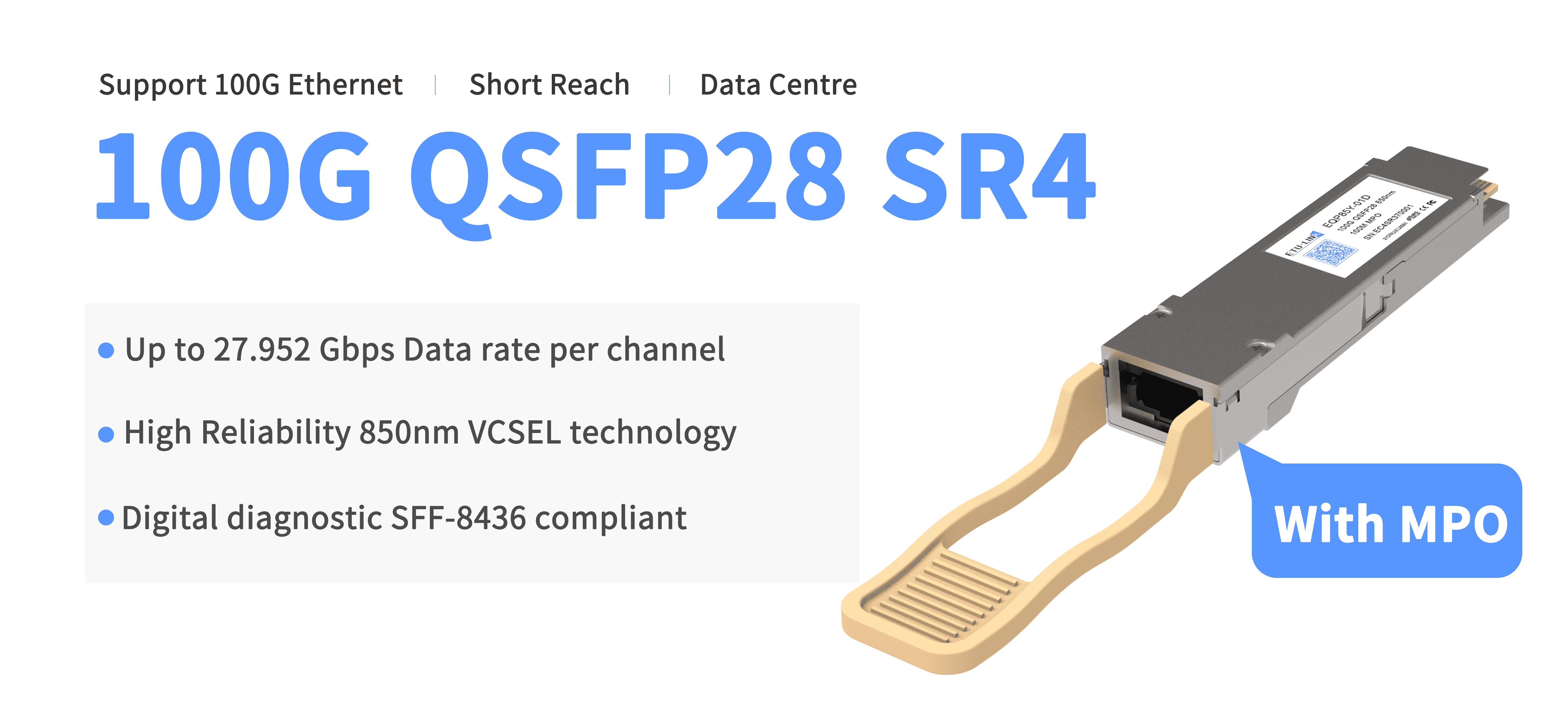

1. QSF Principio de funcionamiento del P28-100G-SR4

El módulo óptico QSFP28-100G-SR4 es un módulo óptico paralelo de 100G con tecnología multimodo NRZ de 4 25G. En el extremo transmisor, la señal eléctrica se convierte en una señal óptica mediante un conjunto láser y luego se transmite en paralelo por una fibra óptica multimodo de cinta. En el extremo receptor, un conjunto de fotodetectores convierte la señal óptica paralela en una señal eléctrica paralela.

La fibra óptica multimodo MPO de 12 núcleos (OM3/OM4) puede alcanzar una distancia de transmisión de 10 0 m o 300 m. Este modelo es compatible con el estándar Ethernet 100GBASE-SR4 y es ideal para la interconexión de centros de datos de corta distancia y alta densidad.

Ventajas:

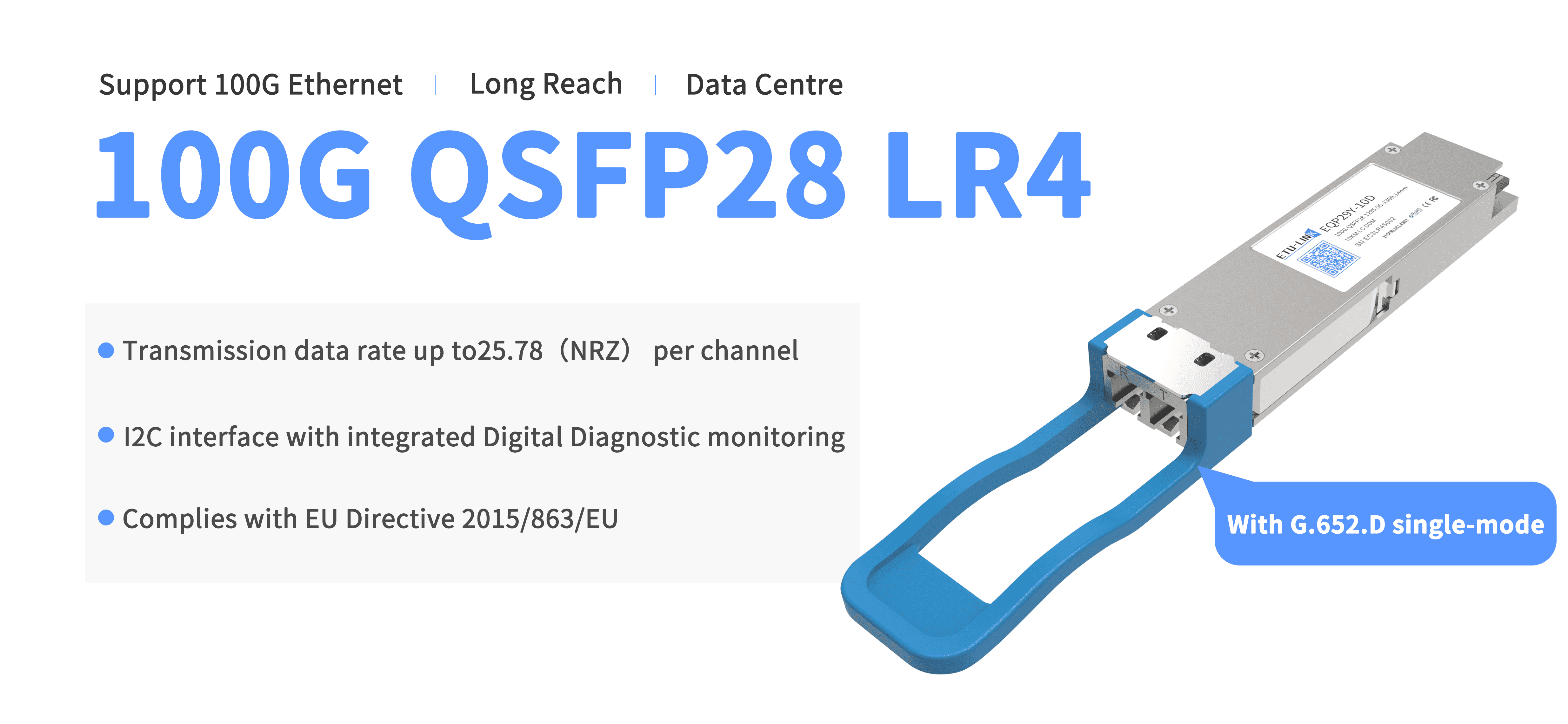

2. Principio de funcionamiento del QSFP28-100G-LR4

Mediante la tecnología de multiplexación por división de longitud de onda (LWDM4) NRZ de 25 Gbps y 4 canales, se convierten señales eléctricas de 25 Gbps en señales ópticas LAN WDM de 4 canales. Posteriormente, se multiplexan en un solo canal para lograr una transmisión óptica de 100 Gbps. En el receptor, la entrada óptica de 100 Gbps se demultiplexa en 4 canales LAN. La señal óptica WDM se convierte en 4 canales de salida de señal eléctrica.

La distancia de transmisión es de 10 km o 20 km mediante fibra óptica monomodo (OS2) con interfaz LC dúplex. Este modelo cumple con el estándar Ethernet 100GBASE-LR4 y es apto para redes de área metropolitana e interconexión de centros de datos.

Ventajas:

1. Admite velocidades de línea de 103,125 Gbps;

2. La velocidad de transmisión de datos por canal es de hasta 25,78 (NRZ);

3. Interfaz 12C con monitoreo de diagnóstico digital integrado;

4. Cumple con la Directiva UE 2015/863/UE.

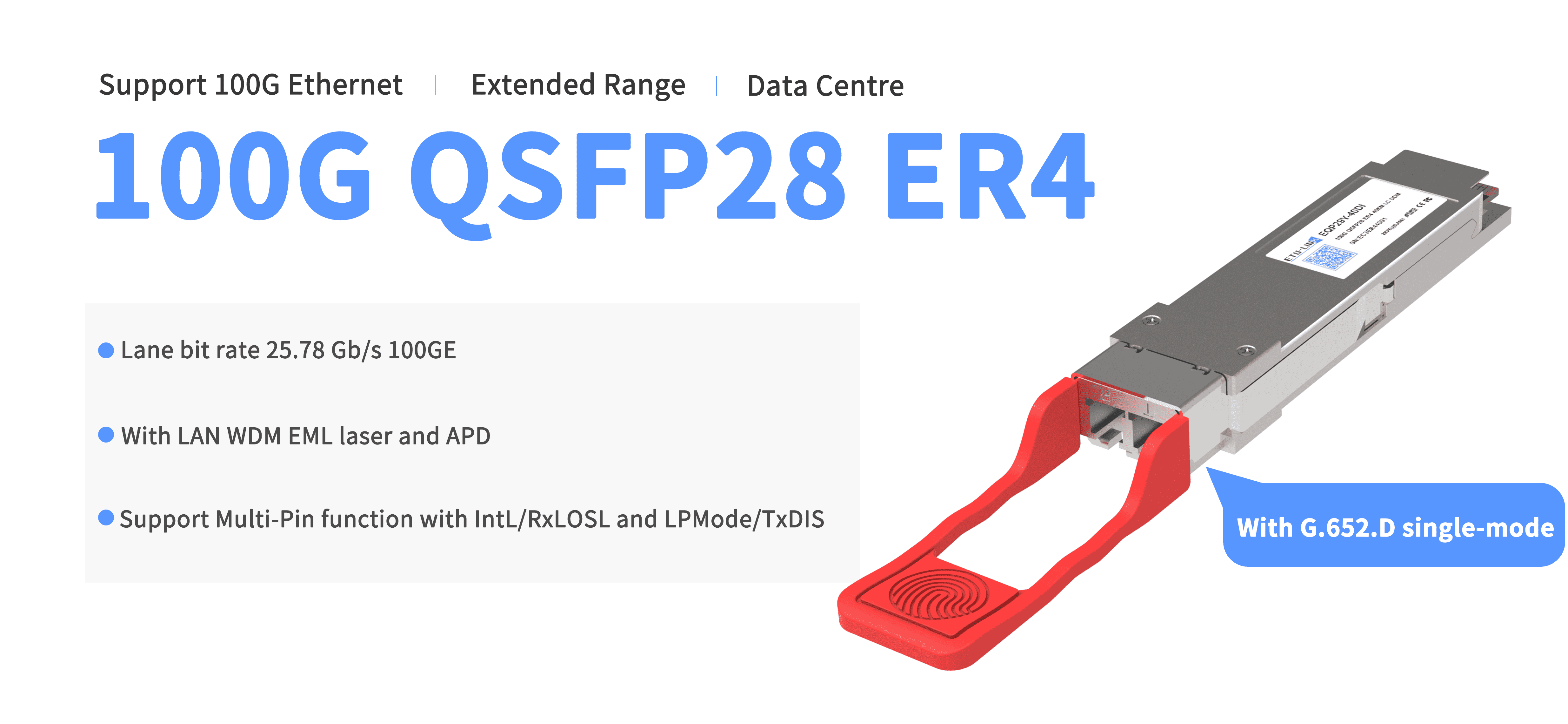

3. Principio de funcionamiento del QSFP28-100G-ER4

Este módulo óptico está diseñado para cumplir con Ethernet 100G. El módulo de 100 Gb/s está diseñado para aplicaciones de comunicación óptica con el estándar BASE-ER4. Convierte la entrada de datos eléctricos de 25 Gb/s de 4 vías en señales ópticas WDM LAN de 4 vías, que posteriormente se multiplexan en un solo canal para la transmisión óptica de 100 Gb/s. En el extremo receptor, la entrada óptica de 100 Gb/s se demultiplexa en 4 canales de señal óptica WDM LAN y se convierte en 4 canales de salida de señal eléctrica.

Alcance una distancia de transmisión de hasta 40 km mediante fibra monomodo. Este modelo es compatible con el estándar Ethernet 100GBASE-ER4 y es ideal para la interconexión de centros de datos y redes de telecomunicaciones de larga distancia.

Ventajas:

1. Velocidad de línea de soporte 103,125 Gb/s;

2. Velocidad de bits del canal 25,78 Gb/s 100GE;

3. Con láser LAN WDM EML y APD;

4. Admite función multipin, con IntL/RxLOS L y LPMode/TxDIS;

5. Interfaz 12C con monitoreo de diagnóstico digital integrado;

6. Cumple con la Directiva UE 2015/863/UE.

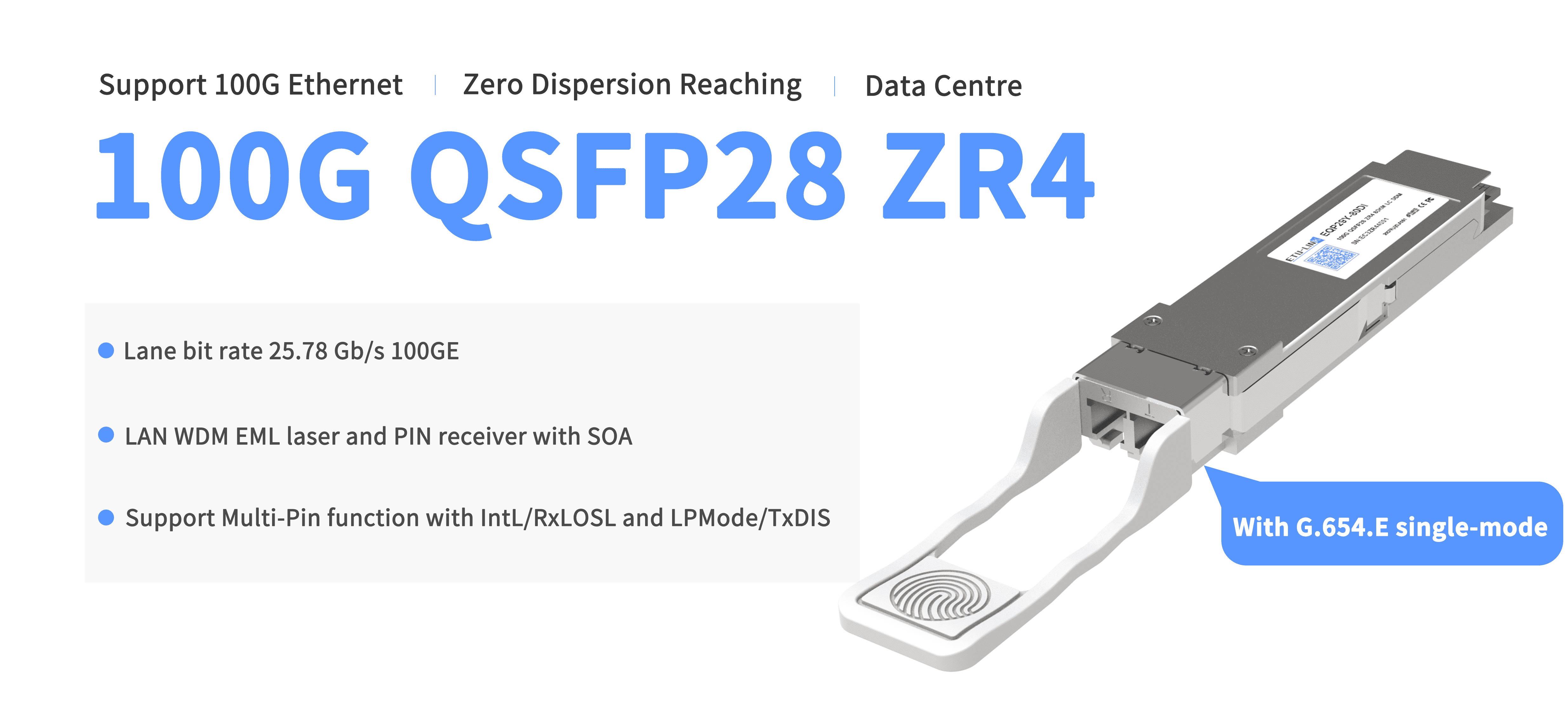

4. Principio de funcionamiento del QSFP28-100G-ZR4

Diseñado para transmisiones de ultralarga distancia, este módulo transceptor full-duplex de 4 canales utiliza tecnología de multiplexación por división de longitud de onda (LWDM4) NRZ de 28G. En el transmisor, el CDR recupera los datos serie de los cuatro canales y los transmite a los cuatro controladores láser. En el receptor, el SOA amplifica las señales ópticas de los cuatro canales y las demultiplexa mediante el demultiplexor óptico integrado.

Se alcanza una distancia de transmisión de más de 80 km mediante fibra óptica monomodo. Este modelo es compatible con el estándar OIF-100G-ZR y es adecuado para conexiones de larga distancia en redes de área extensa (WAN) y redes de área metropolitana (AM).

Ventajas:

1. Admite velocidades de línea a partir de 103,125 Gb/s;

2. Velocidad de bits del canal 25,78 Gb/s 100GE;

3. Receptor láser LAN WDM EML y PIN SOA;

4. Admite función multipin, con IntL/RxLOS L y LPMode/TxDIS;

5. Interfaz 12C con monitoreo de diagnóstico digital integrado;

6. Cumple con la Directiva UE 2015/863/UE.

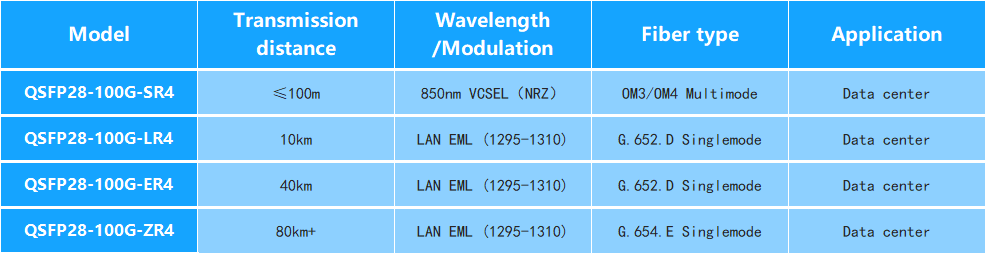

do Cuadro comparativo de los parámetros técnicos de cuatro modelos principales de módulos ópticos de doble fibra QSFP28 de 100G:

Estos cuatro modelos principales de módulos ópticos de doble fibra QSFP28 de 100G presentan características y ventajas propias, y son fundamentales en diferentes escenarios de aplicación. Al realizar la selección, es necesario considerar exhaustivamente factores como la distancia de transmisión específica, los requisitos de ancho de banda y el presupuesto para seleccionar el modelo de módulo óptico más adecuado que proporcione una protección eficiente y estable para la transmisión de datos.
