En una era donde la información viaja a la velocidad de la luz, los módulos ópticos, como el "puente" de las comunicaciones en red, asumen la importante tarea de convertir señales eléctricas y ópticas, permitiendo la rápida transmisión de datos por fibra óptica. Tras el funcionamiento estable de los módulos ópticos, se esconde un "guardián invisible": la tecnología de Recuperación de Datos de Reloj (CDR). Aunque no se menciona con frecuencia, desempeña un papel vital en el campo de las comunicaciones ópticas. Hoy, desvelemos el misterio de la CDR y veamos cómo garantiza la transmisión precisa de datos.

¿Qué es la recuperación de datos del reloj (CDR)?

La recuperación de reloj y datos (CDR) tiene dos funciones principales: recuperar la señal de reloj y la señal de datos. En un sistema de comunicación óptica, el transmisor codifica la señal de datos y la señal de reloj juntas y las envía. Sin embargo, durante la transmisión a larga distancia, la señal se distorsiona y atenúa debido a factores como la pérdida de fibra, la dispersión y la interferencia de ruido externo, y la señal de reloj y la señal de datos se vuelven borrosas.

La tecnología CDR es como un "restaurador" experto. Puede separar y restaurar la señal de reloj original y la señal de datos de la señal distorsionada recibida. La señal de reloj proporciona una referencia temporal para la lectura y el procesamiento de datos, como un metrónomo en una banda, lo que permite que la transmisión y el procesamiento de datos se realicen de forma ordenada. La señal de datos transporta la información real que necesitamos transmitir, como contenido de páginas web, vídeos, archivos, etc. Solo restaurando con precisión estas dos señales podemos garantizar que el receptor restaure con precisión los datos del emisor y lograr una comunicación eficiente y fiable.

Cómo funciona el CDR

El principio de funcionamiento del CDR involucra múltiples enlaces complejos y delicados, y se implementa principalmente mediante tecnologías clave como el bucle de enganche de fase (PLL) y el muestreo de datos.

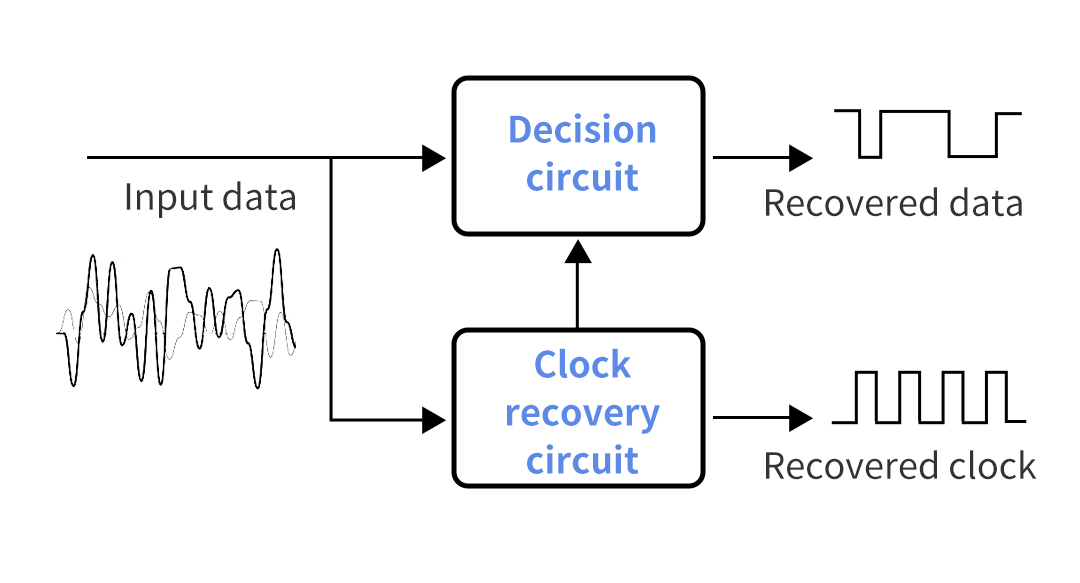

Primero, después de que la señal recibida ingresa al circuito CDR, el bucle de enganche de fase comienza a funcionar. El bucle de enganche de fase consta de tres partes principales: un detector de fase (PD), un filtro de bucle (LF) y un oscilador controlado por voltaje (VCO). El detector de fase es responsable de comparar la diferencia de fase entre el componente de reloj en la señal de entrada y la señal de reloj de salida por el oscilador controlado por voltaje, y convertir esta diferencia de fase en una señal de voltaje. El filtro de bucle filtra la señal de voltaje para eliminar el ruido de alta frecuencia y obtener un voltaje de control suave. El oscilador controlado por voltaje ajusta su propia frecuencia y fase de oscilación de acuerdo con este voltaje de control, de modo que se sincroniza gradualmente con el componente de reloj en la señal de entrada. Mediante la comparación y el ajuste continuos, el bucle de enganche de fase finalmente bloquea la frecuencia y la fase de reloj de la señal de entrada y restaura una señal de reloj precisa.

Tras recuperar la señal de reloj, se muestrea la señal de datos de entrada utilizando esta señal de reloj precisa como reloj de muestreo. Al muestrear en el momento óptimo de muestreo de la señal de datos, se minimiza la tasa de errores de bits causada por la distorsión de la señal, restaurando así la señal de datos original y completando el proceso de recuperación de datos de reloj.

Importancia del CDR en los módulos ópticos

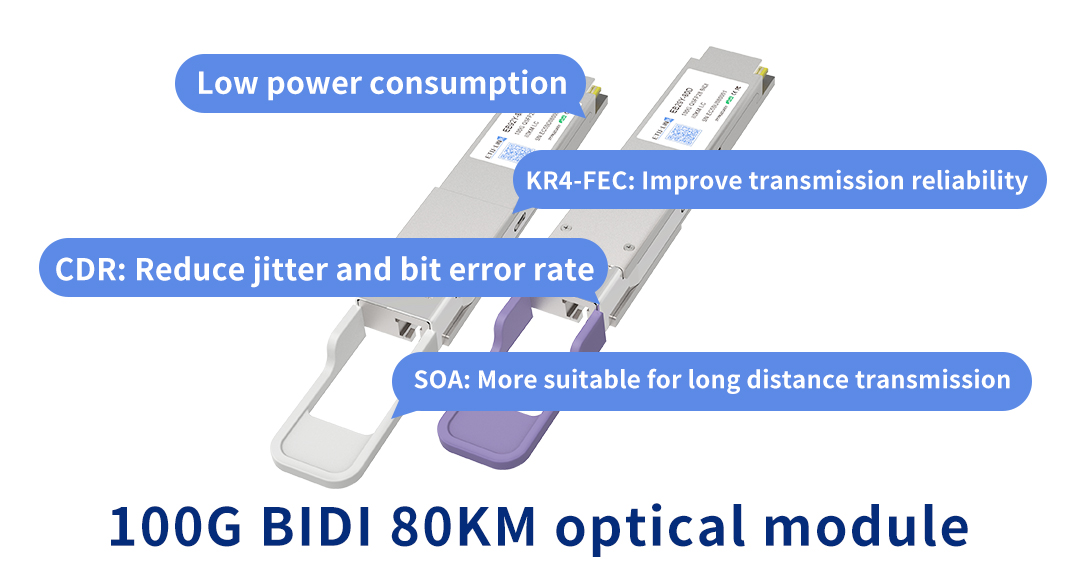

En la aplicación práctica de los módulos ópticos, la importancia de la tecnología CDR es evidente. Con el auge de las comunicaciones de alta velocidad, como el 5G y los centros de datos, las velocidades de transmisión de datos son cada vez mayores, desde 10G y 25G hasta los actuales 100G, 400G e incluso superiores. En un entorno de transmisión de alta velocidad, incluso una pequeña distorsión de la señal puede causar numerosos errores de datos, lo que afecta gravemente la calidad de la comunicación.

La tecnología CDR puede solucionar eficazmente el problema de integridad de la señal en transmisiones de alta velocidad, garantizando que el módulo óptico mantenga siempre un rendimiento estable y fiable en transmisiones de datos a alta velocidad y larga distancia. No solo mejora la precisión de la transmisión de datos y reduce la tasa de error de bits, sino que también mejora la adaptabilidad del módulo óptico a diferentes entornos de transmisión y la calidad de la señal, lo que le permite funcionar con normalidad en entornos de red complejos y cambiantes, proporcionando un sólido soporte técnico para los requisitos de baja latencia y alto ancho de banda de las redes 5G y el rápido intercambio de datos masivos en centros de datos.

Tendencia de desarrollo de la tecnología CDR

Con la continua evolución de la tecnología de comunicación óptica, se imponen mayores requisitos para la tecnología CDR. En el futuro, la tecnología CDR se desarrollará en dirección a una mayor velocidad, un menor consumo de energía y un tamaño más compacto. Por un lado, para satisfacer la creciente demanda de transmisión de datos a ultraalta velocidad, el CDR debe ser capaz de procesar señales de mayor velocidad y superar continuamente los cuellos de botella de velocidad existentes; por otro lado, en escenarios de aplicación a gran escala como los centros de datos, la reducción del consumo de energía se ha convertido en un requisito clave, y la nueva tecnología CDR de bajo consumo ayudará a reducir el consumo energético y los costos operativos de los equipos. Al mismo tiempo, a medida que aumenta la integración de módulos ópticos, los circuitos CDR también deben reducirse aún más para adaptarse a requisitos de diseño más compactos. Además, se espera que la inteligencia artificial y el aprendizaje automático se integren en el campo del CDR, optimizando su rendimiento mediante algoritmos inteligentes, de modo que pueda responder a entornos de señales complejos y cambiantes con mayor rapidez y precisión.

Como una de las tecnologías clave para el funcionamiento estable de los módulos ópticos, la tecnología de recuperación de datos de reloj (CDR) desempeña un papel indispensable en el campo de las comunicaciones ópticas. Es como un héroe silencioso entre bastidores, que garantiza la transmisión precisa de datos con precisión y construye una red de comunicación eficiente y estable para nosotros. Gracias a la continua innovación y desarrollo tecnológico, la CDR seguirá mejorando y brindando más posibilidades a la industria de las comunicaciones ópticas.
