Con el crecimiento explosivo de la computación en la nube y los modelos de macrodatos de IA, y la actualización iterativa de 5G a 6G, la demanda de ancho de banda de red ha experimentado un aumento explosivo. Desde las redes troncales hasta las redes de área metropolitana, desde la interconexión de centros de datos (DCI) hasta las redes centrales empresariales, 400G se ha convertido en el "umbral principal" para la transmisión de alta velocidad. Entre ellos,400G QSFP-DD LR4, con sus ventajas únicas de larga distancia, se ha convertido en el "puente central" que conecta a todas las partes.

Muchos profesionales de operación y mantenimiento (O&M) de redes y de adquisición de integración suelen confundir diferentes especificaciones de módulos ópticos 400G, como LR4, FR4 y DR4. Hoy ofreceremos una explicación sencilla:

¿Qué es exactamente 400G QSFP-DD LR4?

¿Qué respalda sus capacidades de transmisión a larga distancia?

¿Y a qué escenarios principales puede adaptarse?

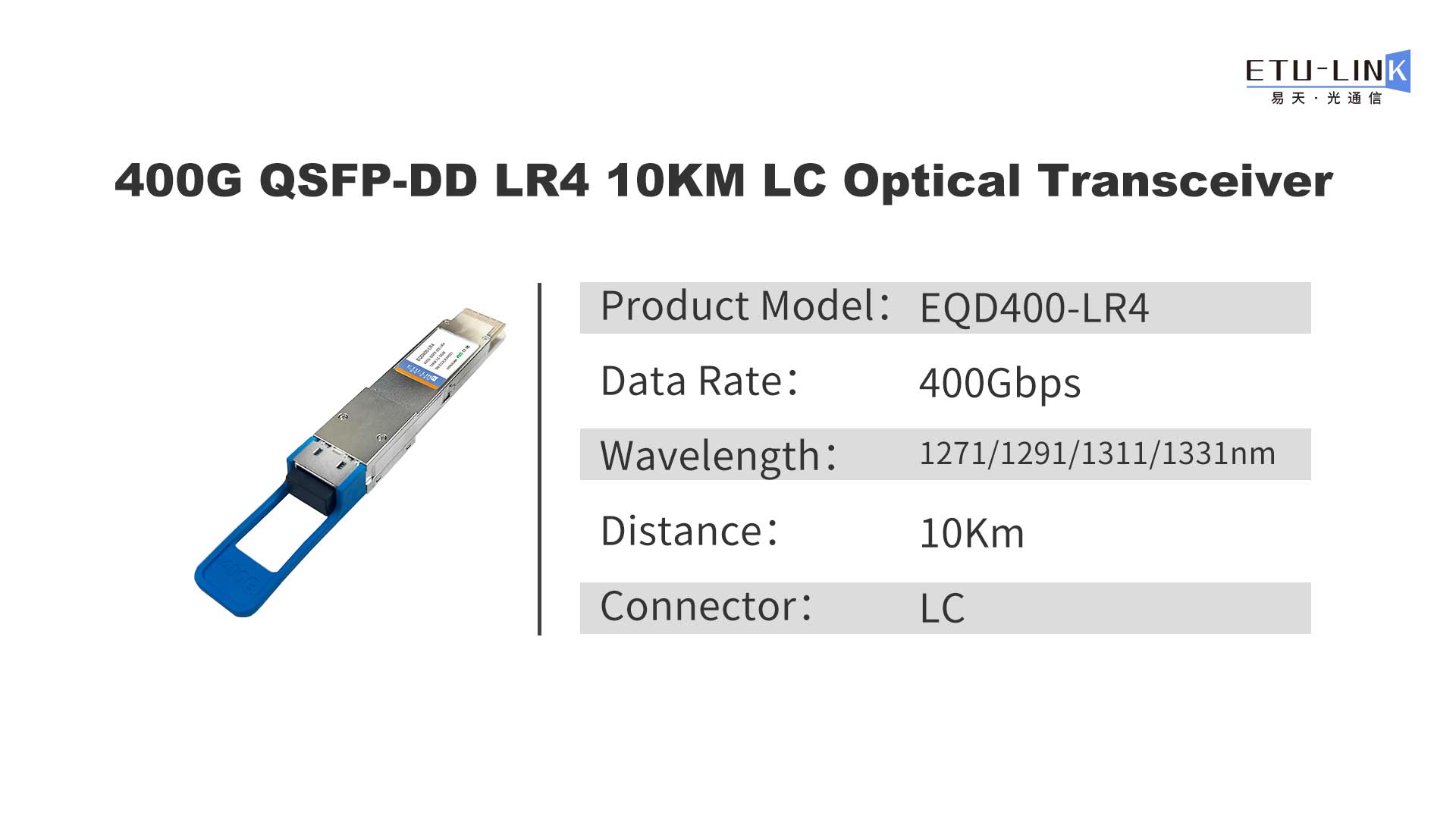

Ⅰ.¿Qué es exactamente un QSFP-DD LR4 de 400G?

400G: Velocidad de transmisión nominal de 400Gbps, que cumple con los requisitos de transmisión de datos de ancho de banda ultralto;

QSFP-DD: Paquete pequeño conectable de cuatro canales de doble densidad, una actualización del tamaño QSFP28 tradicional, con pines duplicados y mayor densidad de ancho de banda, es la forma de paquete principal de 400G.

LR4: Este es un estándar de transmisión de larga distancia con una distancia de transmisión estándar de la industria de 10km, y es compatible con la transmisión mediante fibra óptica monomodo.

II.. Tecnología central: 10km Transmisión de larga distancia: 3 técnicas clave

400G QSFP-DD LR4 logra una transmisión estable a más de 10 kilómetros no simplemente mediante la "acumulación de hardware", sino mediante una combinación altamente eficiente de tecnologías, que puede resumirse como un proceso de tres pasos de "división, aumento de velocidad y corrección de errores":

1. Transmisión dividida: multiplexación por división de longitud de onda gruesa CWDM4

Imagina una autopista dividida en cuatro carriles, cada uno transportando una señal de 100G, que en conjunto equivale a 400G. Utiliza cuatro longitudes de onda específicas (1271nm, 1291nm, 1311nm y 1331nm), separadas 20nm entre sí para evitar interferencias mutuas, y las multiplexa mediante un multiplexor en una única fibra monomodo. El extremo receptor luego demultiplexa las longitudes de onda para lograr "400G en una sola fibra".

Ventajas clave: En comparación con la multiplexación por división de longitud de onda densa (DWDM), no requiere equipos de refrigeración complejos, reduciendo directamente los costes entre un 30% y un 50%, lo que la hace especialmente adecuada para escenarios sensibles al coste, como las redes metropolitanas y DCI.

2. Clave para el aumento de velocidad: modulación PAM4Tecnología

La transmisión tradicional utiliza codificación NRZ, donde un símbolo solo puede transmitir 1 bit de datos; mientras que PAM4 (modulación de amplitud de pulsos de 4 niveles) puede transmitir 2 bits por símbolo, duplicando eficazmente la eficiencia. Esto significa que una velocidad de transmisión de 400G no requiere una velocidad de baudios extremadamente alta; una velocidad de baudios de un solo canal de aproximadamente 53 GBd reduce significativamente el impacto de la dispersión de la fibra y la pérdida del dispositivo, que es la razón principal por la que puede transmitir de forma estable a más de 10 kilómetros.

3. Garantía de fiabilidad: tecnología de corrección de errores FEC KP4

En la transmisión de larga distancia, la pérdida de señal y las interferencias son inevitables, lo que provoca errores de bits. El FEC KP4 actúa como un "corrector automático de errores", identificando y corrigiendo automáticamente errores aleatorios durante la transmisión, proporcionando esencialmente una "doble protección" para la transmisión de datos.

III.Comparación con módulos similares

IV. Resumen

En la solución de transmisión 400G, la posición de 400G QSFP-DD LR4 es muy clara: no busca la distancia máxima (como ER4 de 40 kilómetros), ni está limitada a distancias cortas (como SR8 de 100 metros), sino que se centra en el rango de distancia media y larga más utilizado de "10 kilómetros" para lograr el equilibrio óptimo entre "ancho de banda, distancia y costo".

Para los profesionales de redes, comprender claramente sus características técnicas, escenarios aplicables y puntos clave de selección puede evitar eficazmente fallos de cableado y controlar los costos de red. En el futuro, con la popularización de la tecnología 800G, 400G QSFP-DD LR4 seguirá sirviendo como el módulo comercial de gama media principal, prestando servicio a diversos proyectos de redes gubernamentales, empresariales y de operadores.
