Análisis de situaciones anormales durante la instalación y el uso del módulo óptico

  • September 01. 2025

Como componentes esenciales de los sistemas de comunicación óptica, la correcta instalación y el uso de módulos ópticos impactan directamente en la estabilidad de la red. Este artículo identifica sistemáticamente anomalías comunes durante la instalación de módulos ópticos. Combinando principios de hardware con experiencia práctica, ofrece soluciones paso a paso y consideraciones clave para ayudar a los ingenieros a resolver problemas de forma eficiente.



. Anomalías comunes y soluciones (Tabla de referencia rápida)

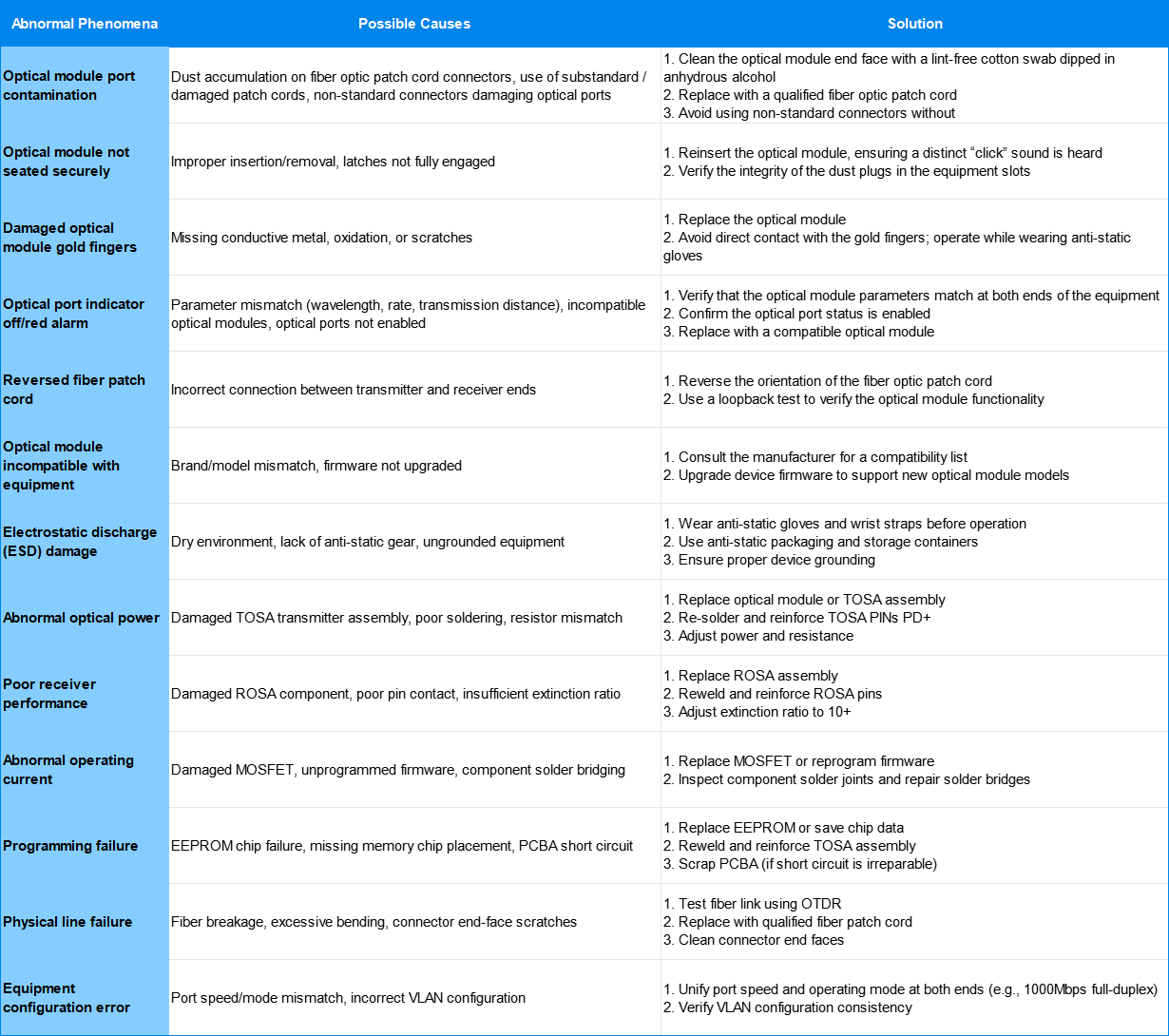

La siguiente tabla enumera fenómenos anormales comunes y soluciones durante la instalación de módulos ópticos:



. Consideraciones clave :Prevenir PAG problemas B antes T ey Oh ocurrir


1. Prevención y limpieza del polvo: D Los detalles determinan el éxito o el fracaso

1) Protección no utilizada :Cuando no se utiliza un módulo óptico, se debe instalar una tapa antipolvo para evitar que entre polvo en el puerto y provoque un mal contacto.

2 ) Especificación de limpieza Utilice papel de limpieza especial o un hisopo de algodón sin polvo para limpiar el extremo en la misma dirección. No frote hacia adelante y hacia atrás para evitar rayones.
3 ) Gestión de cables de conexión : Revise periódicamente los extremos de los cables de conexión de fibra óptica y reemplácelos inmediatamente si encuentra rayones o manchas.


2. Estandarizar los procedimientos operativos: R reducir errores humanos

1) Comprobar antes de la inserción: Asegúrese de que el tapón antipolvo en la ranura del dispositivo esté intacto para evitar que entren objetos extraños.

2) Consejos de inserción y extracción: Al insertar, alinee el módulo óptico con la ranura y empuje suavemente hasta que encaje en su lugar; al retirarlo, tire primero de la palanca y evite una operación violenta.

3) Entorno de almacenamiento : Los módulos ópticos deben almacenarse en blísteres antiestáticos para evitar el contacto directo con objetos metálicos.


3. Verificación de compatibilidad: imprescindible para la interconexión entre marcas

1) Lista de compatibilidad: Antes de interconectar dispositivos de diferentes marcas, asegúrese de consultar al fabricante para obtener la lista de compatibilidad del módulo óptico para evitar desajustes de parámetros.

2) Actualización de firmware: Los nuevos módulos ópticos requieren que el firmware del dispositivo se actualice a la última versión para garantizar la compatibilidad del protocolo.

3) Verificación de prueba: Después de una implementación piloto a pequeña escala, pruebe el rendimiento del enlace utilizando un medidor de errores de bits para confirmar que no haya pérdida de paquetes ni errores de bits.


4. Descarga electrostática (ESD): el asesino invisible

1) Control ambiental: La humedad del entorno de funcionamiento debe mantenerse entre 30% y 70% para evitar la electricidad estática causada por la sequedad.

2) Esté bien equipado: Use guantes y muñequeras antiestáticos y utilice embalajes y recipientes de almacenamiento antiestáticos.

3) Puesta a tierra del dispositivo: Asegúrese de que el dispositivo esté bien conectado a tierra para evitar que la electricidad estática se transfiera a la placa de circuito a través del módulo óptico.


5. Prioridad de solución de problemas: F de fácil a difícil

1) Nivel de hardware : Priorice la verificación del estado físico de los módulos ópticos, los cables de conexión de fibra óptica y los puertos de los dispositivos (como contaminación, daños y estanqueidad de la inserción).

2) Nivel de configuración : Verificar la coincidencia de parámetros (longitud de onda, velocidad, modo), el estado del puerto y la configuración de VLAN.

3) Nivel de registro :Ubique el código de alarma en el registro del dispositivo (por ejemplo, 0x00000110 indica una falla del módulo óptico) y analice la causa junto con la documentación del fabricante.



III . Resumen: Tres principios fundamentales para operaciones y mantenimiento eficientes


1. La prevención primero: Reducir la ocurrencia de fallas mediante operaciones estandarizadas y mantenimiento regular.

2. Solución de problemas en capas: Localice el problema paso a paso en el orden "hardware-configuración-registro".

3. Archivo de registros: Establecer una biblioteca de casos de fallas para proporcionar una referencia para la operación y el mantenimiento posteriores.


Como fabricante de módulos profesional, ETU-Link puede proporcionar módulos ópticos de 1G a 400G. Los siguientes son los nuevos módulos ópticos de ETU-Link:



Este artículo ayuda a los ingenieros a identificar rápidamente problemas de instalación de módulos ópticos y a tomar medidas específicas para restablecer el funcionamiento de la red. Recomendamos guardar este artículo como documento de referencia para facilitar su consulta.
