Conocimiento de la combinación de módulos ópticos y cables de conexión
En el sistema de red de fibra óptica, la correcta correspondencia de los módulos ópticos y cable de conexión Es muy importante, ya que no solo afecta la estabilidad de la conexión de red, sino también la eficiencia y la calidad de la transmisión de datos. Como fabricante profesional de módulos ópticos, ETU-LINK voluntad introducir tú Al conocimiento integral de la adaptación de módulos ópticos cables de conexión .
Análisis de claves cables de conexión parámetros

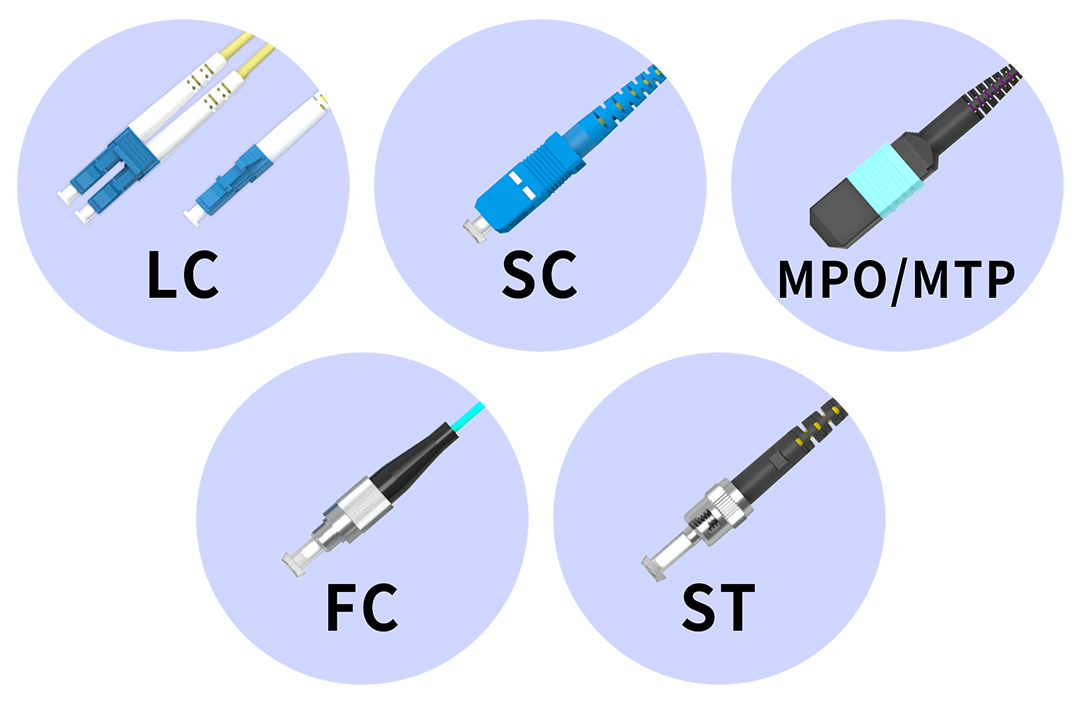

1. Tipo de interfaz :Las interfaces de cable de conexión comunes incluyen LC, SC, FC, ST, MPO/MTP, etc. Los más utilizados son LC, SC y MPO. LC tiene fibra simple y fibra doble. La interfaz MPO se utiliza a menudo en escenarios de transmisión de alta velocidad, como redes 40G y 100G, que pueden realizar transmisión paralela de múltiples núcleos.
3.
MPO
núcleos
:
Los más comunes incluyen módulos ópticos de 8 núcleos, 12 núcleos, 24 núcleos, etc., de corta distancia.
Por ejemplo, 40G QSFP+ y 100G QSFP28 a menudo se combinan con MPO/MTP de 8 o 12 núcleos.
cable de conexión
.

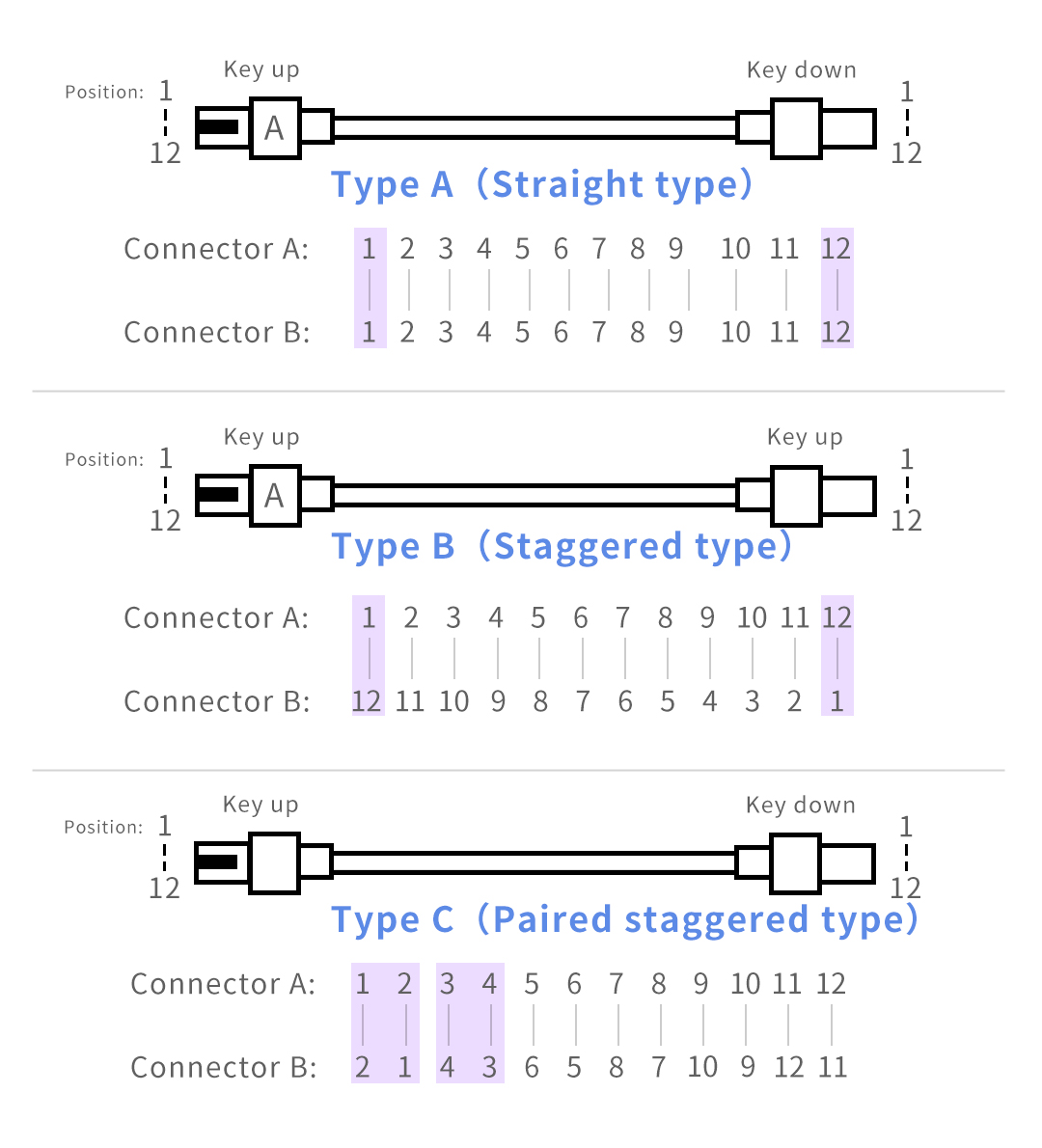

4. MPO polaridad : La secuencia de línea MPO tiene tres polaridades, a saber: Cables de conexión de fibra óptica MPO con diferentes polaridades: tipo directo (Tipo A), tipo cruzado (Tipo B) y tipo cruzado emparejado (Tipo C). son adecuado para aplicación diferente escenarios .

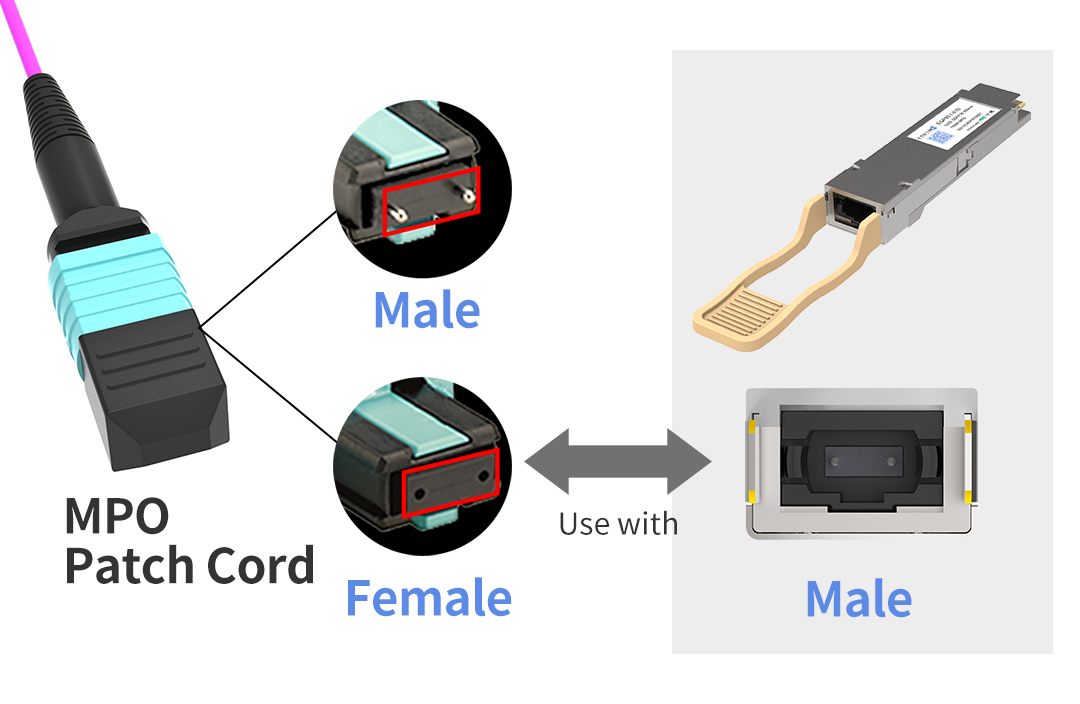

5.
MPO
masculino y femenino
: Interfaz MPO
cable de conexión
Se dividen en macho y hembra. Generalmente, la interfaz del módulo óptico es de tipo macho y la
cable de conexión
El conector hembra está conectado a él. El principio de acoplamiento macho-hembra garantiza la precisión y estabilidad de la conexión y permite una transmisión fiable de la señal óptica.

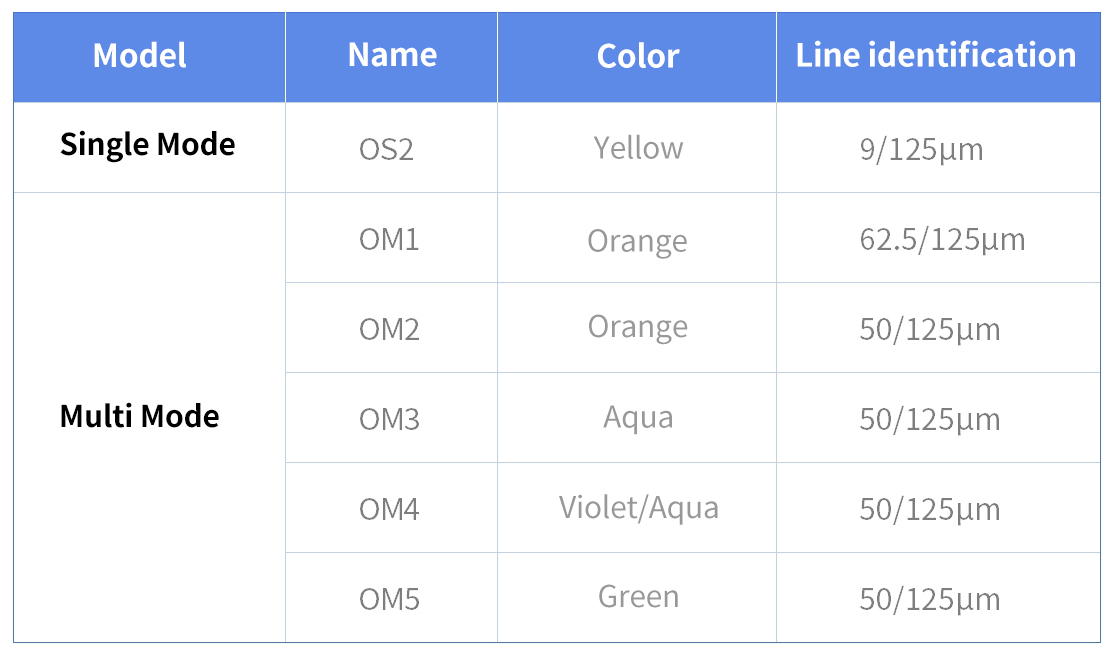

6. Modo y color Los modos de los cables de conexión se dividen en monomodo y multimodo. Los módulos ópticos multimodo no son adecuados para cables de conexión monomodo debido al gran ángulo de divergencia de la señal óptica y a la grave atenuación de la señal durante la transmisión a larga distancia. Por otro lado, la señal óptica emitida por el módulo óptico monomodo es difícil de acoplar eficazmente al cable de conexión multimodo, lo que causará problemas de transmisión.
7. Diámetro del cable :El diámetro del cable se refiere al diámetro de la cubierta exterior del cable de conexión Fibra. Las especificaciones comunes incluyen 2,0 mm, 3,0 mm, etc. Los cables de diámetro más delgado (como 2,0 mm) son más flexibles y fáciles de cablear, y ofrecen ventajas evidentes en entornos con espacio limitado. Los cables de diámetro más grueso (como 3,0 mm) ofrecen mayor protección mecánica y son adecuados para cableados complejos susceptibles a interferencias externas. La selección debe basarse en el entorno de cableado y los requisitos de instalación.

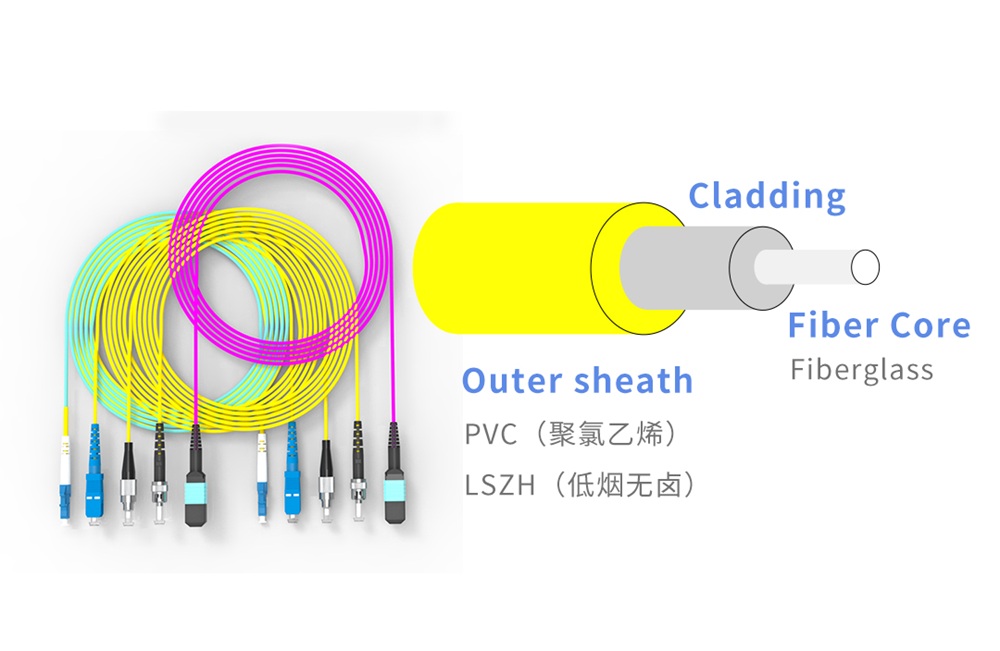

8. Material :El material de la cable de conexión Incluye el material de fibra óptica y el material de la cubierta exterior. La fibra óptica es principalmente fibra de vidrio, y su pureza y calidad afectan directamente el rendimiento de transmisión de la señal óptica. El material de la cubierta exterior incluye PVC (cloruro de polivinilo), LSZH (baja emisión de humos y libre de halógenos), etc. El PVC es económico, pero produce gases tóxicos y nocivos al quemarse. El LSZH ofrece las ventajas de protección ambiental, baja emisión de humos y ausencia de halógenos. En lugares con altos requisitos de seguridad y protección ambiental, como centros de datos y edificios de oficinas, cable de conexión A menudo se seleccionan con vainas exteriores LSZH.
Ejemplo de coincidencia

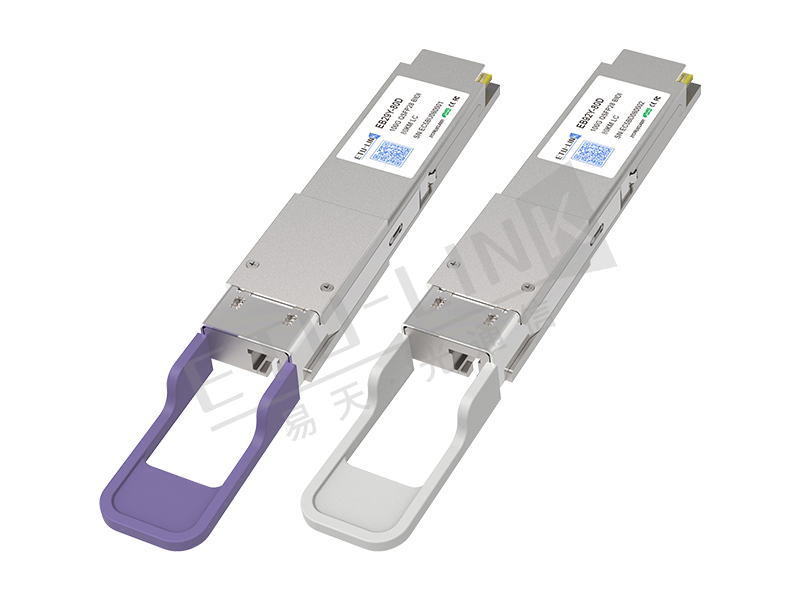

Tomemos como ejemplo el módulo óptico ETU-LINK 100G QSFP28 BIDI 80KM
1. Velocidad de soporte de 103,125 Gb/s, distancia de transmisión de 80 km con KP4-FEC;
2. Longitud de onda: 1273-1286/1295-1309nm;
3. Tipo de dispositivo: Transmisor LWDM EML y PIN con receptor SOA;
4. Consumo de energía: Grado comercial <5,5 W.

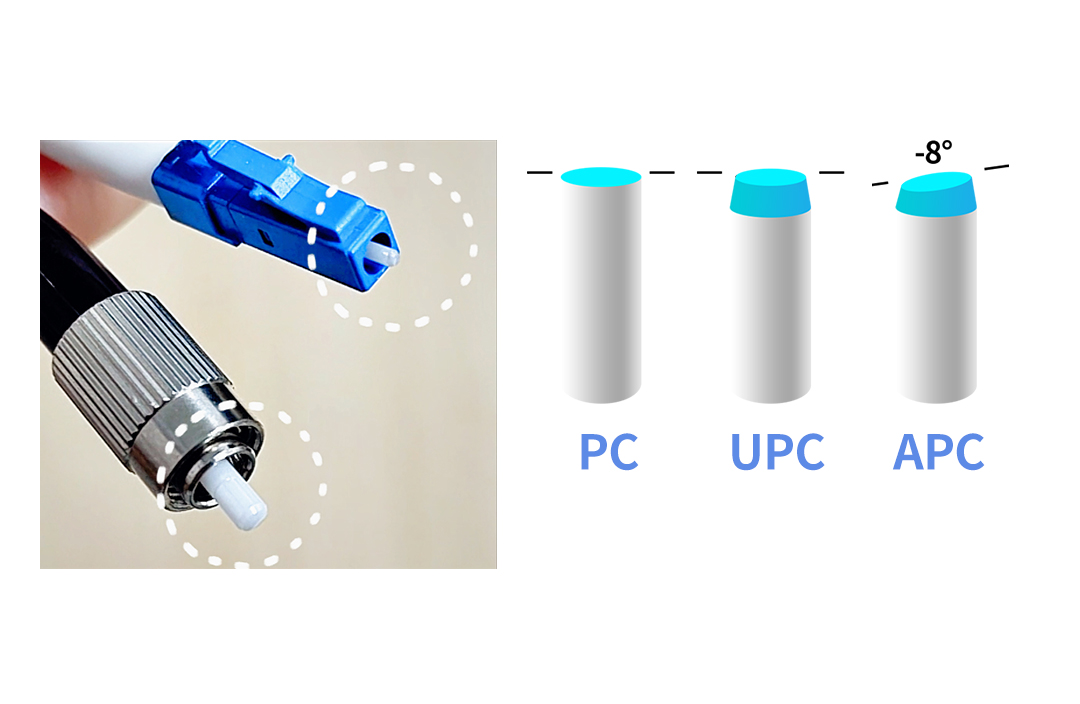

A partir de la apariencia, la etiqueta y otra información, podemos saber que la interfaz del módulo óptico es una interfaz LC, por lo que debe coincidir con una interfaz LC simplex (fibra única). cable de conexión ; debido a que es un módulo óptico monomodo, un OS2 amarillo monomodo cable de conexión debe ser seleccionado , y el cuerpo de la línea está marcado con 9/125 μm ; El tipo de cara final debe seleccionarse para soportar largas distancias y alta velocidad. Tú Cara final de PC;
Si el espacio de cableado del centro de datos es relativamente compacto, puede elegir un cable de conexión con un diámetro de cable de 2,0 mm para facilitar el cableado doblado; si el entorno de cableado es relativamente suelto y los requisitos de protección mecánica para el cable de conexión son altos, puedes elegir uno cable de conexión con un diámetro de cable de 3,0 mm.
En escenarios de aplicación reales , Para cumplir con los requisitos de seguridad contra incendios y protección del medio ambiente, cable de conexión Se pueden seleccionar con vainas exteriores LSZH.
Haciendo coincidir adecuadamente cable de conexión s Las ventajas de rendimiento de los módulos ópticos se pueden aprovechar al máximo para garantizar el funcionamiento eficiente y estable de las conexiones de red en los centros de datos. En la construcción de redes de fibra óptica, independientemente del tipo de módulo óptico, es necesario considerar todos los aspectos. cable de conexión en función de sus parámetros y seleccionar cuidadosamente el adecuado cable de conexión Construir un sistema de comunicación de fibra óptica confiable y de alta calidad.
