Diferencias entre módulos fotónicos de silicio y módulos ópticos tradicionales

  • November 25. 2025

A medida que las velocidades de los centros de datos avanzan hacia 800G e incluso 1.6T, una tecnología llamada "fotónica de silicio" está cambiando el panorama de la industria de los módulos ópticos con un impulso sin precedentes. Muchos ingenieros de redes y especialistas en adquisiciones preguntan: ¿Qué son los módulos fotónicos de silicio? ¿En qué se diferencian de los módulos ópticos tradicionales? ¿Cuál debería elegir para la implementación de centros de datos 800G/1.6T? ¿Cuáles son sus respectivos escenarios de aplicación? Este artículo analiza sus diferencias fundamentales en tecnología, materiales, integración, costo y rendimiento, y proporciona una guía práctica de selección.



1. ¿Cuáles son las diferencias en el enfoque técnico y los materiales?
Los módulos ópticos tradicionales emplean una tecnología de "integración híbrida". Su componente principal emisor de luz —el láser— normalmente está fabricado con materiales semiconductores compuestos III-V como el fosfuro de indio (InP); los moduladores, detectores, etc., pueden utilizar arseniuro de galio (GaAs) o niobato de litio (LiNbO3). La funcionalidad se logra mediante un ensamblaje de múltiples etapas, similar a "ensamblar un reloj de precisión a partir de piezas dispersas".
La tecnología central de los módulos ópticos de silicio es el "empaquetado optoelectrónico conjunto". Utiliza silicio (Si) convencional como sustrato óptico y, mediante procesos avanzados de semiconductores, "graba" directamente la mayoría de los componentes ópticos, como guías de onda, moduladores y detectores, en la oblea de silicio para lograr la integración de la ruta óptica. Es como "micrograbar un sistema funcional completo en un solo cristal".



2. ¿Cuáles son las diferencias en el nivel de integración y el tamaño?
Debido a las limitaciones de los materiales y los procesos de fabricación, los módulos ópticos tradicionales contienen numerosos componentes internos y tienen estructuras complejas. A medida que aumentan las velocidades, resulta cada vez más difícil reducir aún más su tamaño para admitir más canales (como 4x100G u 8x100G), y los desafíos del consumo energético y la disipación térmica se vuelven cada vez más graves.
Los módulos fotónicos de silicio, con su integración extremadamente alta, pueden integrar múltiples funciones ópticas en un solo chip diminuto. Esto les permite alcanzar el mismo o incluso un mayor ancho de banda siendo más pequeños y densos. Esta es sin duda una gran ventaja para los conmutadores de centros de datos, donde el espacio es extremadamente valioso.



3. ¿Cuáles son las diferencias en el proceso de fabricación, el costo y la escalabilidad?
La fabricación de módulos ópticos tradicionales depende en gran medida de la alineación manual, el empaquetado y las pruebas, especialmente para productos de alta velocidad que requieren una precisión extremadamente elevada, lo que genera altos costos. Este enfoque tecnológico encuentra limitaciones al escalar hacia velocidades aún mayores.
El proceso de fabricación de los módulos fotónicos de silicio es compatible con los procesos maduros de circuitos integrados CMOS, lo que significa que puede aprovechar la amplia cadena de suministro existente de semiconductores para lograr una producción estandarizada a gran escala. Una vez que la tecnología madure, su potencial de reducción de costos será enorme y será más fácil evolucionar hacia velocidades superiores y funciones más complejas, mostrando una excelente escalabilidad.



4. ¿Cuáles son las diferencias en el rendimiento general y los cuellos de botella técnicos?
La tecnología de módulos ópticos tradicionales es madura, con un rendimiento estable y confiable, y todavía presenta ventajas irremplazables en escenarios de aplicación específicos (como la transmisión a distancias ultralargas).

Los módulos fotónicos de silicio ofrecen ventajas significativas en consumo energético e integración. Sin embargo, sus láseres (fuentes de luz) actualmente requieren acoplamiento externo, lo que sigue siendo un desafío técnico. No obstante, con el desarrollo de la tecnología CPO (óptica integrada en el mismo encapsulado), la fotónica de silicio puede empaquetar el motor óptico y el chip de conmutación más cerca entre sí, reduciendo aún más el consumo energético y la latencia, exactamente lo que demandan los futuros centros de datos hiperescalables.

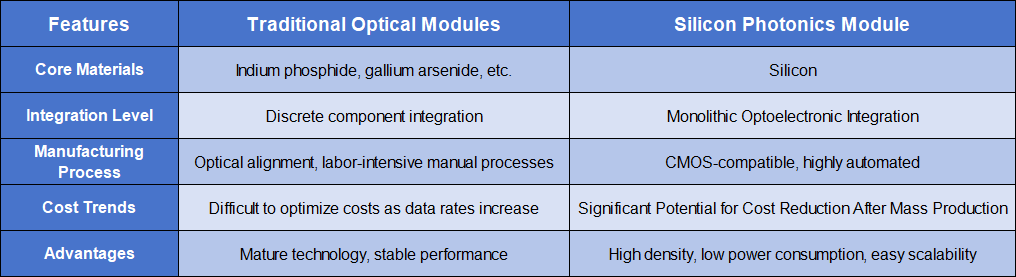

Tabla comparativa completa: módulos fotónicos de silicio VS módulos ópticos tradicionales

Características Módulos ópticos tradicionales Módulo de fotónica de silicio
Materiales principales Fosfuro de indio, arseniuro de galio, etc. Silicio
Nivel de integración Integración de componentes discretos Integración optoelectrónica monolítica
Proceso de fabricación Alineación óptica y procesos manuales intensivos en mano de obra Compatible con CMOS, altamente automatizado
Tendencias de costos Difícil optimizar costos a medida que aumentan las velocidades de datos Gran potencial de reducción de costos después de la producción masiva
Ventajas Tecnología madura, rendimiento estable Alta densidad, bajo consumo energético, fácil escalabilidad


Opiniones y resumen de ETU-LINK

En conclusión, la tecnología de fotónica de silicio no pretende reemplazar por completo a los módulos ópticos tradicionales, sino demostrar una mayor vitalidad y potencial de desarrollo en áreas específicas (especialmente las interconexiones de corto alcance de alta velocidad en centros de datos).


Como participante activo en el campo de las comunicaciones ópticas, ETU-LINK siempre ha seguido de cerca las tendencias de desarrollo tecnológico. Entendemos profundamente que la tecnología de fotónica de silicio es uno de los motores clave que impulsan a la industria hacia un mayor ancho de banda y menores costos. Ya hemos implementado esta tecnología y seguimos invirtiendo en investigación y desarrollo, comprometidos con proporcionar a los clientes soluciones de interconexión óptica de alta velocidad más competitivas.


Los usuarios pueden seleccionar módulos según sus necesidades reales: elija módulos ópticos tradicionales para transmisión a larga distancia, redes industriales y enlaces convencionales de velocidad media/baja; elija módulos fotónicos de silicio para centros de datos de alta densidad 800G/1.6T y clústeres de computación de IA.


El futuro ya está aquí, ETU-Link Technology Co., Ltd. abrazará con usted la era de la fotónica de silicio y conectará con posibilidades infinitas.



Preguntas frecuentes: preguntas comunes sobre dos tipos de módulos ópticos


1. ¿Pueden los módulos fotónicos de silicio reemplazar por completo a los módulos ópticos tradicionales?
No. Son tecnologías complementarias. Los módulos tradicionales todavía dominan la transmisión a larga distancia y las redes de velocidad media/baja, mientras que la fotónica de silicio lidera las interconexiones de corto alcance de alta velocidad.


2. ¿Cuál es más barato para el despliegue masivo?
En la actualidad, los módulos tradicionales tienen menores costes de adquisición. Después de la producción a gran escala de la fotónica de silicio, el coste general se reducirá significativamente, especialmente para productos de alta velocidad de 800G y superiores.


3. ¿Qué es CPO y cuál es su conexión con la fotónica de silicio?
CPO (óptica coempaquetada) es una nueva tecnología de empaquetado. La fotónica de silicio es la solución de chip central de CPO, que reduce considerablemente la latencia de transmisión y el consumo de energía.


4. ¿Cuál tiene mayor estabilidad para la transmisión a larga distancia?
Los módulos ópticos tradicionales que utilizan materiales III-V tienen menor pérdida óptica y un rendimiento más estable, por lo que son más adecuados para enlaces de larga distancia superiores a 20 km.


5. ¿Para qué rangos de velocidad son adecuados respectivamente los dos módulos?
Módulos tradicionales: 10G~400G (rango completo de distancias). Módulos fotónicos de silicio: principalmente escenarios de corta distancia de 800G, 1,6T y velocidades ultraaltas superiores.
