En la construcción de centros de datos y redes de comunicación, los módulos ópticos, como componentes centrales para la conversión de señales fotoeléctricas, determinan directamente la compatibilidad de los equipos y el rendimiento de transmisión mediante sus tipos de interfaz. Comprender y distinguir correctamente las diversas interfaces de uso común es un conocimiento esencial para los ingenieros de redes y el personal de adquisiciones.

I. Por Paquete Interfaz: de SFP a OSFP

El empaquetado determina la forma física del módulo óptico y el espacio que ocupa en el panel del dispositivo. Está estandarizado por el estándar Multi-Source Protocol (MSA) para lograr la funcionalidad plug-and-play entre distintos proveedores.

La serie SFP es el tipo de paquete más utilizado. Los SFP tienen aproximadamente un tamaño de 13,4 mm × 56,5 mm y utilizan un diseño de un solo canal para admitir velocidades de 1Gbps a 4Gbps. SFP+ aumenta la velocidad a 10Gbps sin cambiar el factor de forma; SFP28 evoluciona aún más hasta 25Gbps. Los tres tienen las mismas dimensiones físicas y compatibilidad con versiones anteriores: los puertos SFP+ pueden insertar módulos SFP y funcionar a 1Gbps, pero los módulos SFP+ insertados en puertos SFP no funcionarán debido a la incompatibilidad de velocidad.

La serie QSFP es actualmente el paquete principal para 100G/400G en centros de datos. QSFP+ utiliza un diseño de cuatro canales, con cada canal ofreciendo 10,3125Gbps, para un ancho de banda total de 40Gbps. QSFP28 tiene el mismo tamaño de paquete, pero cada canal se actualiza a 25,78125Gbps, con cuatro canales agregados para lograr un ancho de banda de 100G. El tamaño del paquete QSFP es aproximadamente 18,35 mm × 56,5 mm, ligeramente más ancho que SFP, pero un conmutador 1U aún puede admitir 32 puertos 100G.

Para velocidades más altas, QSFP-DD y OSFP están surgiendo. QSFP-DD añade filas dobles de pines al factor de forma QSFP, admitiendo velocidades de 200G a 800G; OSFP emplea una arquitectura térmica abierta de ocho canales, diseñada específicamente para aplicaciones de 400G y superiores.

II. Por Fibra Óptica Conector: de LC/SC a MPO

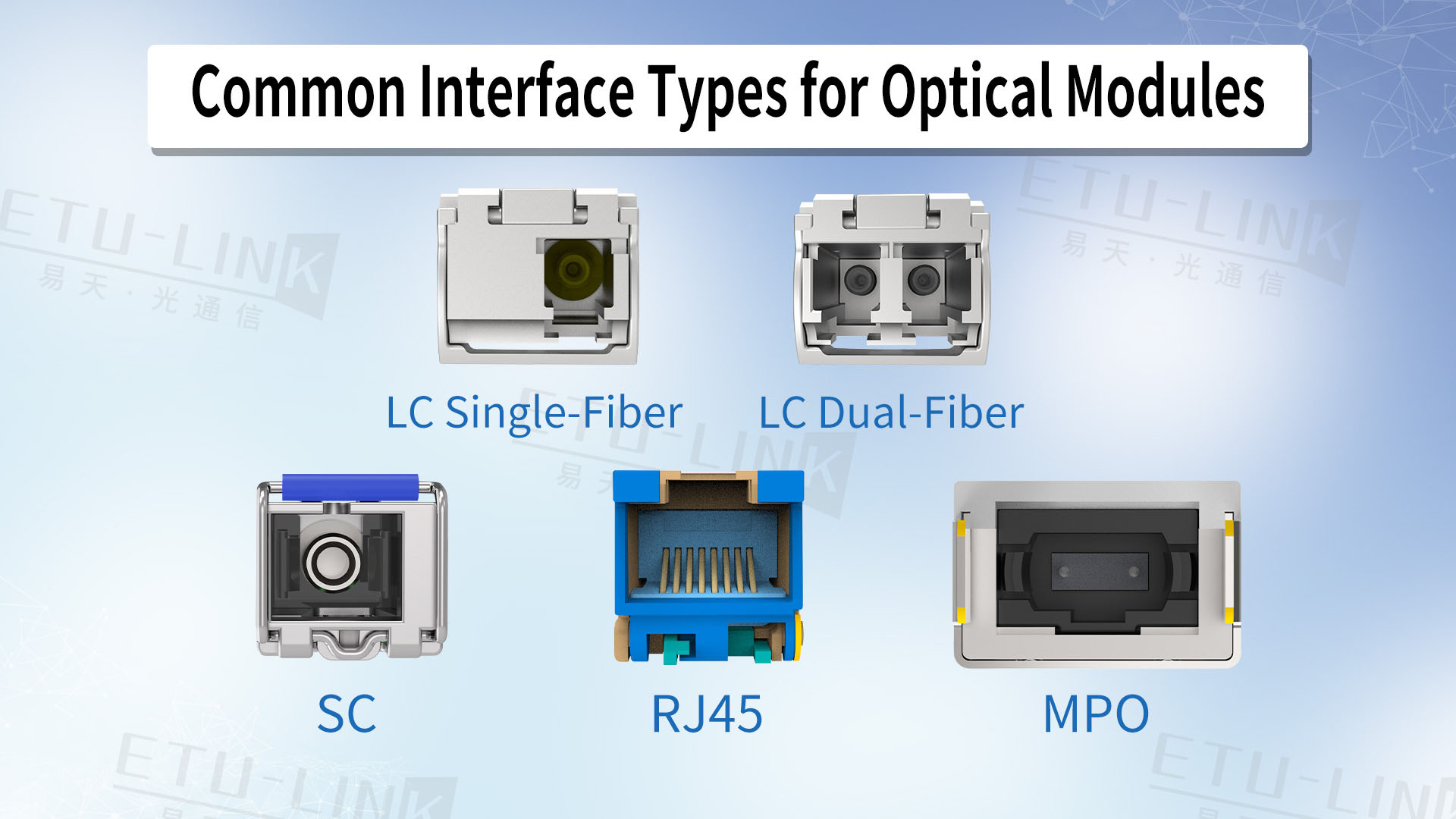

Los conectores de fibra óptica son la interfaz física entre los módulos ópticos y los cables de conexión de fibra óptica. Los tipos comunes incluyen LC, SC y MPO.

LC es actualmente el conector de fibra óptica más utilizado, con un diámetro de férula de 1,25 mm. Su tamaño compacto lo convierte en una configuración estándar para racks de alta densidad y módulos SFP/QSFP.Los conectores LC ocupan solo la mitad del espacio de los conectores SC, lo que permite duplicar la densidad de puertos dentro del mismo rack.

MPO/MTP es un conector multifibra que integra de 12 a 24 fibras ópticas en una sola férula rectangular, utilizado habitualmente en sistemas de interconexión óptica paralela de 40G/100G/400G. MPO/MTP puede alojar internamente de 6 a 144 fibras ópticas, lo que lo convierte en uno de los conectores de fibra óptica de mayor capacidad disponibles.

SC los conectores tienen un diámetro de férula de 2,5 mm, un diseño de inserción y extracción mediante presión y son fáciles de operar. En el pasado se utilizaban ampliamente en redes tradicionales y troncales de telecomunicaciones, pero actualmente están siendo reemplazados gradualmente por conectores LC.

III. Principios clave de compatibilidad: velocidad y distancia

El núcleo de la compatibilidad de interfaces reside en tres elementos clave: "Compatibilidad del encapsulado, Alineación de velocidad y Adaptación de fibra óptica." El encapsulado debe coincidir físicamente con el puerto del dispositivo; la velocidad debe coincidir estrictamente con el puerto del switch para evitar reducciones de velocidad o fallos de negociación; y el tipo de fibra también determina la distancia de transmisión: la fibra multimodo se combina con módulos de corta distancia de longitud de onda de 850 nm (hasta 300 metros), mientras que la fibra monomodo se combina con módulos de larga distancia de 1310 nm/1550 nm (hasta 80 kilómetros). Los datos autorizados muestran que más del 92% de las anomalías de enlace provienen de desviaciones de longitud de onda o incompatibilidades de velocidad.

Desde el encapsulado y la conexión hasta la velocidad, cada capa de interfaz determina los escenarios aplicables y los límites de rendimiento de un módulo óptico. ETU-Link Technology Co., Ltd., como proveedor líder de soluciones de módulos ópticos, ofrece una línea de productos que cubre toda la gama de estándares de encapsulado e interfaz, proporcionando una garantía profesional para una interconexión fiable en centros de datos y redes de comunicación.Comprender estas diferencias de interfaz es fundamental para tomar decisiones precisas en la selección de equipos y la construcción de redes.
